- Este producto ha sido descontinuado por el fabricante
Descripción
El conector USB Tipo-C y USB Power Delivery, la especificación para cargar dispositivos electrónicos con hasta 100 vatios a través de USB, son los dos avances más significativos en USB desde hace años. El conector Tipo-C ocupa mucho menos espacio, tiene una arquitectura reversible -ya no tienes que preocuparte de la orientación del cable USB-, admite velocidades de transferencia más rápidas, más potencia y el Protocolo Alterno.
Con USB Power Delivery 3.0 (USB-PD), la alimentación y la transferencia de datos pueden adaptarse a las necesidades individuales de forma muy flexible. Estas nuevas funciones se basan en las generaciones USB anteriores y permiten, entre otras cosas, combinar una transmisión de vídeo mientras se carga simultáneamente el dispositivo.

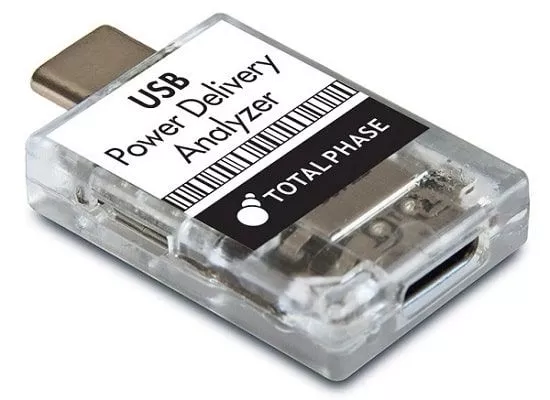

Combinando el USB Power Delivery Analyzer con el software gratuito Data Center™, puedes protocolizar, supervisar y descodificar la alimentación en los pines CC1 /CC2 (canal de configuración) mientras utilizas simultáneamente la línea de datos USB 2.0 y USB 3.1 (hasta Gen2). Con una actualización de software prevista, tendrás la capacidad adicional de supervisar y registrar el voltaje y la corriente del VBUS y el VCONN. Éstos se correlacionan con los propios datos de suministro de energía y se pueden visualizar.
Rápido, fácil y portátil. Es la solución moderna para probar y depurar tus fuentes USB Power Delivery.
Funciones principales
- Olfatea el tráfico de Power Delivery (PD) en ambas líneas del canal de control (CC1/CC2)
- Descodificación de mensajes, incluyendo negociación de potencia, negociación de modo alternativo, visualización de datos VDM, etc.
- Captura y muestra mensajes PD 3.0 avanzados
- Descodifica VDM DisplayPort
- Conmutación intermedia transparente para conexión USB Tipo-C
| Pantalla LED | |
|---|---|
| Luzazul | Ralentí/Monitorización |
| Luzverde | Tráfico en CC1 |
| Luzroja | Tráfico en CC2 |
Requisitos de hardware
- Procesador Intel o AMD de 2 gigahercios (GHz) o superior
- 1 gigabyte (GB) de RAM física (32 bits) o 2 GB de RAM (64 bits)
- 2 GB o más de espacio disponible en el disco duro
- Puerto USB de alta velocidad
- VGA con una resolución de pantalla de 1024 x 768 o superior
- Es útil tener acceso a Internet
Sistemas operativos compatibles (32 y 64 bits)
- Windows: 7, 8, 8.1, 10
- Linux: Ubuntu, Fedora, SuSE, RedHat
- Mac OS X 10.7-10.1
Software disponible
Centro de datos
API
Especificación
| Especificación del dispositivo |  Analizador USB Power Delivery |
|---|---|
USB Pass Through | SuperSpeedPlus Generación 2 con 10 Gbps SuperSpeed Generación 1 con 5 Gbps Alta velocidad, 480 Mbps Velocidad máxima, 12 Mbps Baja velocidad, 1,5 Mbps |
Soporte VBus (máximo) | 20 V, 5 A |
Puerto de destino | 1 x conector USB Tipo-C 1 x clavija USB Tipo-C |
Puerto de análisis (se conecta al PC) | Toma USB 2.0 Micro B El analizador se alimenta a través del USB |
Calidad | Certificado RoHS 6 meses de garantía Fabricado según: ISO9001, ISO 13485, AS9100C, ITAR |
Dimensiones | Ancho x Alto x Largo: 25,4 mm x 38,1 mm x 6,4 mm |
Peso | 42 g (1,5 oz) |
Temperatura de funcionamiento | 10º - 35º C (50º - 95º F) |
Incluye herramientas de supervisión totalmente funcionales | Sí |
Monitorización I2C no intrusiva hasta 4 Mhz | Monitorización SPI no intrusiva hasta 24 Mhz |
Adquisición y visualización de datos en tiempo real | Temporización a nivel de bit |
Compatible con Linux y Windows | Herramientas de supervisión para ambos sistemas |
| Comparación modelo- |  Beagle USB 12 |  Beagle USB 480 |  Beagle USB 480 Potencia - Estándar |  Beagle USB 480 Potencia - Ultimate |  Beagle USB 5000 v2 - Estándar |  Beagle USB 5000 v2 - Ultimate | USB Power Delivery |
|---|---|---|---|---|---|---|---|
| Número de artículo | TP320221 | TP320510 | TP323510 | TP323610 | TP322510 | TP322610 | TP350110 |
| Grabación USB velocidad | <12 Mbps | <480 Mbps | <480 Mbps | <480 Mbps | <5000 Mbps | <5000 Mbps | <1 Mbps |
| USB 3.0 y 2.0 Simulación y supervisión | No | No | No | No | Disponible | ✔ | No |
| Enlace descendente USB 2.0 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Enlace descendente USB 3.0 | No | No | No | No | Disponible | ✔ | No |
| Datos en tiempo real Visualización y análisis | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | Sin |
| Seguimiento en tiempo real LTSSM | No | No | No | No | ✔ | ✔ | No |
| Estadísticas en tiempo real | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | No |
| Memoria - Estándar en el dispositivo | PC anfitrión | 64 MB + PC anfitrión | 256 MB + PC anfitrión | 256 MB + Host PC | 2 GB + PC anfitrión | 4 GB + Anfitrión PC | PC anfitrión |
| Memoria - Además 2 GB (Total 4 GB) | No | No | No | No | Disponible | ✔ | No |
| Disponibilidad de activadores externos | No | Entrada - Monitor | Entrada - Monitor | ✔ | ✔ | ✔ | No |
| Disparo Avanzado | No | No | No | ✔ | USB 2.0 (Incluido) | ✔ | No |
| Sincroniza | No | Básico | Básico | Básico | Básico | Disponible | No |
| USB 3.0 Avanzado Máquina de estados | No | No | No | No | Disponible | ✔ | No |
| Monitor de corriente y tensión | No | No | ✔ | ✔ | No | No | ✔ |
| Soporte multiplataforma para Window, Linux, Mac OS X | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ (Linux) |
| Software GUI | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| API gratuita | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | No |
