El Beagle 5000 V2 USB 3.0 Ultimate Protocol Analyser proporciona análisis y registro en tiempo real de USB 3.0 y 2.0
5.999,00 €*
Contenido: 1
En stock, tiempo de entrega: 1 -3 días
Más información
Modelo
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
Número de producto: TP322610
Fabricante: Total Phase
Descripción

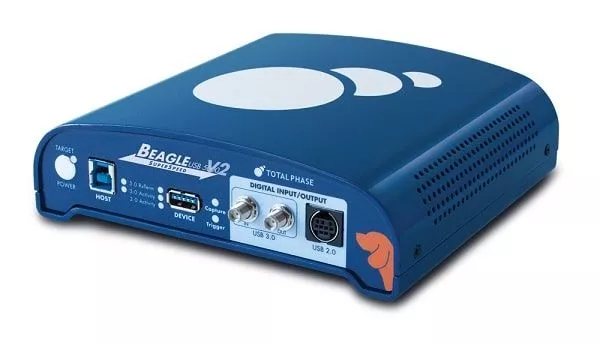

El Beagle 5000 V2 USB 3.0 Ultimate Protocol Analyser es el último modelo insignia de Total Phase. Basado en el éxito del galardonado Beagle USB 5000 Superspeed Protocol Analyser, el modelo Ultimate es un monitor de bus USB de última generación que proporciona grabación y análisis en tiempo real de datos USB 3.0 y USB 2.0.
Características principales
- Monitorización simultánea de USB 3.0 y USB 2.0 sin intervención
- memoria intermedia integrada de 4 GB con transmisión de datos en directo al ordenador de análisis
- Descodificación en tiempo real a nivel de clase USB con el software Data Center
- Temporización precisa con una resolución de hasta 2 ns
- Sistema de disparo y filtrado por coincidencia/acción
- Supresión de paquetes USB 2.0 y 3.0 basada en hardware
- El enlace descendente USB 3.0 permite grabaciones más largas
- Permite una sincronización avanzada para supervisar aplicaciones que requieren varios analizadores
- Compatibilidad automática con encriptación de datos, sincronización de espectro ensanchado, inversión de polaridad y detección de receptor
- Múltiples entradas y salidas digitales para la sincronización con dispositivos externos
- Totalmente compatible con Windows, Linux y Mac OS X con soporte para sistemas de 32 y 64 bits
Requisitos de hardware
- Procesador Intel o AMD que funcione a 2 gigahercios (GHz) o más rápido
- 1 gigabyte (GB) de RAM física (32 bits) o 2 GB de RAM (64 bits)
- 2 GB o más de espacio libre en el disco duro
- Interfaz USB de alta velocidad
- Resolución de pantalla de 1024x768 o superior
- Laconexión a Internet esútil.
Rendimiento interactivo en tiempo
real Monitoriza USB 3.0 y USB 2.0 de forma no intrusiva y analiza los datos interactivamente a medida que se capturan en el bus. Evita los cuellos de botella de ingeniería causados por la espera a que los datos capturados se descarguen y analicen. Los desarrolladores pueden desconectar y volver a conectar repetidamente o probar iterativamente un dispositivo y ver inmediatamente el tráfico USB resultante, ahorrando tiempo y reduciendo la frustración. No es necesario reiniciar el analizador, reiniciar una captura y esperar a que todos los datos se descarguen y analicen una y otra vez.Análisis rápido de datos
Filtra y busca rápidamente los datos de interés mientras la captura sigue en curso. Utiliza la función de estadísticas en tiempo real del software del Centro de Datos para ver los paquetes y errores en el bus.Tamaños de captura ilimitados
Todos los modelos Beagle USB 5000 incorporan Captura Infinita, nuestra solución que permite a los usuarios capturar más datos de los que se almacenan en el búfer incorporado. Los datos se transmiten continuamente desde la memoria intermedia estándar de 4 GB al PC de análisis, lo que significa que el tamaño total de la captura puede superar con creces la memoria intermedia del hardware. Como la mayor parte del tráfico USB se produce en ráfagas, el Analizador Ultimate Model puede ponerse al día rápidamente con el tráfico de análisis USB a través de su enlace descendente USB 3.0 estándar y liberar memoria en el búfer para más datos. Descodificación
Activación y filtrado de
USB a nivel de clase en tiempo real con el software Data
Center Los datos USB son más fáciles de entender con la descodificación de datos a nivel de clase en tiempo real. La descodificación a nivel de clase es automática: no tienes que esperar a que se descargue la captura y se aplique la descodificación. El software del Centro de Datos admite varias clases de USB. Para las clases USB no incluidas en esta lista, los desarrolladores pueden guardar configuraciones USB para aplicar la descodificación después de la captura.Activación y filtrado de
coincidencias/acciones
La activación y filtrado de coincidencias/acciones permite a los desarrolladores activar la captura, filtrar datos o establecer activadores externos mediante la coincidencia de patrones de datos, tipos de paquetes, tipos de error y mucho más. Crea disparadores de eventos flexibles basados en estados con hasta 8 estados independientes y 6 coincidencias por estado para capturas USB 2.0. Los activadores y filtros avanzados multiestado para capturas USB 3.0 están disponibles con la opción USB 3.0 Advanced State-Based Matching.Sincronización multianalizador
Las aplicaciones pueden requerir varios analizadores para supervisar las transferencias de datos en todo el sistema. Con la función de sincronización avanzada, los ingenieros pueden crear escenarios multianalizador para medir la latencia en todo el sistema con una precisión sin precedentes.Enlace descendente superveloz
Permite grabaciones más largas con el enlace descendente USB 3.0. Al trabajar con la visualización en tiempo real de Total Phase, los datos USB 3.0 se capturan y visualizan mucho más rápido. No hay tiempo de espera para que los datos se descarguen; los datos se muestran en la pantalla inmediatamente.E/S digital para sincronización
Dispara una salida a un osciloscopio o analizador lógico y obtén una comprensión aún mejor de tu sistema. El Beagle USB 5000 v2 SuperSpeed Protocol Analyzer Ultimate proporciona entrada y salida USB 3.0 dedicadas para la sincronización con dispositivos externos. El Beagle USB 5000 v2 Analyzer Ultimate también proporciona cuatro entradas y cuatro salidas digitales para USB 2.0.Fácil colaboración
Comparte datosfácilmente
con tus colegas de todo el mundo con el software descargable gratuito Data Center. Envía grabaciones almacenadas a tus colegas y podrán ver los datos exactamente como tú los ves.Software disponible
Centro de datos
El software Data Center™ es un software gratuito de monitorización de bus que captura y muestra datos de bus USB, USB Type-C Power Delivery, I2C, SPI, eSPI y CAN a través de los protocolos de hardware. Data Center es el único software de análisis de protocolos con rendimiento en tiempo real y soporte multiplataforma para Windows, Linux y Mac OS X.
Controlador Labview
El controlador LabVIEW de Beagle es un controlador de instrumentos LabVIEW gratuito y de código abierto para acceder a los analizadores de protocolos Beagle dentro del entorno de desarrollo LabVIEW. El paquete del controlador está orientado a Windows y se basa en la biblioteca de software Beagle.
API
El analizador de protocolos Beagle USB 480 dispone de una completa API para enlaces de lenguaje Rosetta: API de software de 32 y 64 bits C, C#, Python 2/3, .NET, VB.NET y VB6. Los controladores Labview proporcionan todas las funciones normalmente disponibles para un desarrollador en lenguaje C. Son compatibles con Windows 10, 11, Max OS X 10 - 11, Ubunto, Fedora, SuSE y Red Hat.
Diferencia Beagle 5000 USB 3.0 Standard y Beagle 5000 USB 3.0 Ultimate
El Beagle 5.000 Ultimate es la actualización final. El Beagle 5.000 Standard puede actualizarse posteriormente en cualquier momento con las siguientes opciones:
- Actualización a 4 GB de memoria - Esto permite almacenar en caché una mayor cantidad de datos, lo que se traduce en un análisis de datos más rápido.
- Opción de grabación simultánea de datos USB2.0 y USB3.0
- Opción de enlace descendente SuperSpeed - Permite grabaciones más largas y rápidas. Esta opción funciona junto con la función de visualización en tiempo real del software del Centro de Datos.
- USB 3.0 Opción de emparejamiento avanzado basado en estado - Añade comodidad al depurador con disparadores de emparejamiento/acción
- Opción de sincronización multianalizador - Se pueden sincronizar otros dispositivos con el analizador de protocolos.
Especificación
| Especificaciones del dispositivo |  Beagle 5000 V2 USB 3.0 Ultimate - Analizador de protocolos |
|---|---|
| Especificaciones admitidas | USB 3.0, USB 2.0, USB 1.1, USB 1.0 |
| Velocidades de enlace admitidas | 5Gb/s, 480Mb/s, 12Mb/s, 1,5Mb/s |
| Memoria | 2 GB, ampliable a 4 GB |
| Descodificación de clase en tiempo real | Audio (1.0, 2.0), CDC, DFU, HID, Hub, Almacenamiento masivo, UAS, Vídeo y más |
| Precisión de la marca de tiempo | resolución de temporización de 2 ns para USB 3.0 y 16,7 ns para USB 2.0 |
| Funciones USB 3.0 | Soporte automático de codificación de datos, detección de polaridad, reloj de espectro ensanchado y detección del receptor |
| Detección de errores de bajo nivel | PID no válido, CRC erróneo, tiempo de espera, error de secuencia de trama, error de transición de estado y más. |
| Estados del bus | Detección de formación de enlace USB 3.0, estados operativos de enlace USB 3.0 (LTSSM) y todos los estados de bus USB 2.0/1.1/1.0 |
| Disparo/Filtro | Sistema de ajuste básico y complejo para el disparo y el filtrado |
| Sincronización externa | Para USB 3.0: 1 entrada externa (SMA) 1 salida externa (SMA) Para USB 2.0: 4 entradas externas (Mini-DIN9) |
| Requisitos mínimos para el PC de análisis | 1 GB de capacidad de almacenamiento en disco duro Puerto USB de alta velocidad |
| Comparación modelo- |  Beagle USB 12 |  Beagle USB 480 |  Beagle USB 480 Potencia - Estándar |  Beagle USB 480 Potencia - Ultimate |  Beagle USB 5000 v2 - Estándar | Beagle USB 5000 v2 - Ultimate |  USB Power Delivery |
|---|---|---|---|---|---|---|---|
| Número de artículo | TP320221 | TP320510 | TP323510 | TP323610 | TP322510 | TP322610 | TP350110 |
| Grabación USB velocidad | <12 Mbps | <480 Mbps | <480 Mbps | <480 Mbps | <5000 Mbps | <5000 Mbps | <1 Mbps |
| USB 3.0 y 2.0 Simulación y supervisión | No | No | No | No | Disponible | ✔ | No |
| Enlace descendente USB 2.0 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Enlace descendente USB 3.0 | No | No | No | No | Disponible | ✔ | No |
| Datos en tiempo real Visualización y análisis | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | Sin |
| Seguimiento en tiempo real LTSSM | No | No | No | No | ✔ | ✔ | No |
| Estadísticas en tiempo real | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | No |
| Memoria - Estándar en el dispositivo | PC anfitrión | 64 MB + PC anfitrión | 256 MB + PC anfitrión | 256 MB + Host PC | 2 GB + PC anfitrión | 4 GB + Anfitrión PC | PC anfitrión |
| Memoria - Además 2 GB (Total 4 GB) | No | No | No | No | Disponible | ✔ | No |
| Disponibilidad de activadores externos | No | Entrada - Monitor | Entrada - Monitor | ✔ | ✔ | ✔ | No |
| Disparo Avanzado | No | No | No | ✔ | USB 2.0 (Incluido) | ✔ | No |
| Sincroniza | No | Básico | Básico | Básico | Básico | Disponible | No |
| USB 3.0 Avanzado Máquina de estados | No | No | No | No | Disponible | ✔ | No |
| Monitor de corriente y tensión | No | No | ✔ | ✔ | No | No | ✔ |
| Soporte multiplataforma para Window, Linux, Mac OS X | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ (Linux) |
| Software GUI | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| API gratuita | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | No |
