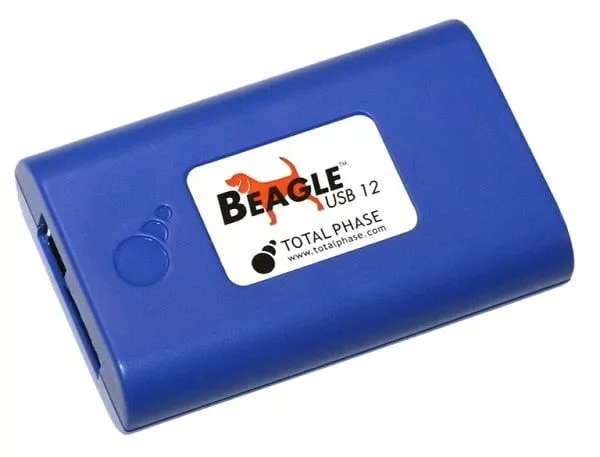

El Beagle USB 12 es un analizador de protocolos de velocidad completa/baja
495,00 €*
Contenido: 1
En stock, tiempo de entrega: 1 -3 días
Más información
Modelo
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
Número de producto: TP320221
Fabricante: Total Phase
Descripción
El Beagle USB 12 es un analizador de protocolos USB de velocidad completa/baja sin distorsiones. Los desarrolladores pueden monitorizar el tráfico de datos en el bus. Todo ello con una resolución de la información de temporización a nivel de bit de 21 ns.
Requisitos de hardware
- Procesador Intel o AMD a 2 GHz o superior
- 1 gigabyte (GB) de RAM física (32 bits) o 2 GB de RAM (64 bits)
- 2 GB o más de espacio disponible en el disco duro
- Puerto USB de alta velocidad
- Capacidad VGA para una resolución de pantalla de 1024 x 768 o superior
- Es útil tener acceso a Internet
Sistemas operativos compatibles (32 y 64 bits)
- Windows: 7, 8, 8.1, 10
- Linux: Red Hat, SuSE, Ubuntu, Fedora, Arch, CentOS, Debian
- Mac OS X: 10.5-10.10
Monitorización USB no intrusiva
El analizador Beagle USB 12 está aislado galvánicamente, por lo que no interfiere con el sistema bajo prueba ni distorsiona los resultados. Sólo tienes que conectar el Beagle USB 12 en línea para monitorizar pasivamente dispositivos USB de alta y baja velocidad. También es posible monitorizar dispositivos de alta velocidad conectando la unidad a través de un concentrador de velocidad máxima.Descodificación
de descriptoresUSB
La función de descodificación a nivel de clase del software Centro de datos permite descodificar en tiempo real los descriptores USB de los datos capturados con un analizador de protocolos Beagle USB 12. La descodificación completa a nivel de clase está disponible con el Analizador de Protocolos Beagle USB 480.Visualización en tiempo real y captura ilimitada
de datosCon el Analizador de Protocolos Beagle USB 12, puedes ver los paquetes USB en tiempo real a medida que se envían por el bus USB.
Los datos capturados se transfieren directamente a tu ordenador mediante USB de alta velocidad. La cantidad de datos capturados sólo está limitada por la memoria física disponible en la unidad.
USB 2.
0 de alta velocidad>
El Analizador Beagle USB 12 es un dispositivo USB 2.0 de alta velocidad alimentado por bus. Esto ofrece dos ventajas clave. Como dispositivo de alta velocidad, todos los datos recogidos por el Analizador Beagle USB 12 se transfieren al ordenador de pruebas a 480 Mbps. Como dispositivo de bajo consumo, el Analizador Beagle USB 12 no necesita adaptador de corriente. Esto convierte al Analizador Beagle USB 12 en la herramienta ideal para los ingenieros sobre el terreno. Basta con conectarlo a un puerto USB 2.0 de alta velocidad de tu portátil.
Rentable y preparado para el
futuro El Analizador de Protocolos Beagle USB 12 se suministra completo con el software.Su bajo coste permite a las empresas proporcionar a cada desarrollador su propio analizador, para que los problemas puedan identificarse y solucionarse rápida y fácilmente. Menos tiempo invertido significa mayor productividad, los proyectos se completan a tiempo y dentro del presupuesto.
El Beagle USB 12 se actualiza periódicamente a través de USB.
Las nuevas funciones de software siempre están disponibles a tiempo y pueden descargarse gratuitamente
Software disponible
Centro de datos
El software Data Center™ es un software gratuito de monitorización de bus que captura y muestra datos de bus USB, USB Type-C Power Delivery, I2C, SPI, eSPI y CAN a través de los protocolos de hardware. Data Center es el único software de análisis de protocolos con rendimiento en tiempo real y soporte multiplataforma para Windows, Linux y Mac OS X.
Controlador Labview
El controlador LabVIEW de Beagle es un controlador de instrumentos LabVIEW gratuito y de código abierto para acceder a los analizadores de protocolos Beagle dentro del entorno de desarrollo LabVIEW. El paquete del controlador está orientado a Windows y se basa en la biblioteca de software Beagle.
API
El analizador de protocolos Beagle USB 12 dispone de una completa API para enlaces de lenguaje Rosetta: API de software de 32 y 64 bits C, C#, Python 2/3, .NET, VB.NET y VB6. Los controladores Labview proporcionan todas las funciones normalmente disponibles para un desarrollador en lenguaje C. Son compatibles con Windows 10, 11, Max OS X 10 - 11, Ubunto, Fedora, SuSE y Red Hat.
Especificación
| Especificaciones del dispositivo |  Beagle USB 12 |
|---|---|
| Sistema operativo | Linux y Windows |
| Alimentación | Alimentado por USB, no necesita fuente de alimentación externa |
| Velocidad de monitorización USB | Velocidad completa/baja no intrusiva (1,5 Mbps/12 Mbps) |
| Adquisición y visualización de datos en tiempo real | Sí |
| Temporización a nivel de bit | Sí, resolución de 21 ns |
| Incluye herramientas de supervisión de funciones completas | Sí |
| API gratuita | Sí |
| Lenguajes API | C/C++ |
| Comparación modelo- | Beagle USB 12 |  Beagle USB 480 |  Beagle USB 480 Potencia - Estándar |  Beagle USB 480 Potencia - Ultimate |  Beagle USB 5000 v2 - Estándar |  Beagle USB 5000 v2 - Ultimate |  USB Power Delivery |
|---|---|---|---|---|---|---|---|
| Número de artículo | TP320221 | TP320510 | TP323510 | TP323610 | TP322510 | TP322610 | TP350110 |
| Grabación USB velocidad | <12 Mbps | <480 Mbps | <480 Mbps | <480 Mbps | <5000 Mbps | <5000 Mbps | <1 Mbps |
| USB 3.0 y 2.0 Simulación y supervisión | No | No | No | No | Disponible | ✔ | No |
| Enlace descendente USB 2.0 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Enlace descendente USB 3.0 | No | No | No | No | Disponible | ✔ | No |
| Datos en tiempo real Visualización y análisis | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | Sin |
| Seguimiento en tiempo real LTSSM | No | No | No | No | ✔ | ✔ | No |
| Estadísticas en tiempo real | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | No |
| Memoria - Estándar en el dispositivo | PC anfitrión | 64 MB + PC anfitrión | 256 MB + PC anfitrión | 256 MB + Host PC | 2 GB + PC anfitrión | 4 GB + Anfitrión PC | PC anfitrión |
| Memoria - Además 2 GB (Total 4 GB) | No | No | No | No | Disponible | ✔ | No |
| Disponibilidad de activadores externos | No | Entrada - Monitor | Entrada - Monitor | ✔ | ✔ | ✔ | No |
| Disparo Avanzado | No | No | No | ✔ | USB 2.0 (Incluido) | ✔ | No |
| Sincroniza | No | Básico | Básico | Básico | Básico | Disponible | No |
| USB 3.0 Avanzado Máquina de estados | No | No | No | No | Disponible | ✔ | No |
| Monitor de corriente y tensión | No | No | ✔ | ✔ | No | No | ✔ |
| Soporte multiplataforma para Window, Linux, Mac OS X | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ (Linux) |
| Software GUI | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| API gratuita | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | No |
