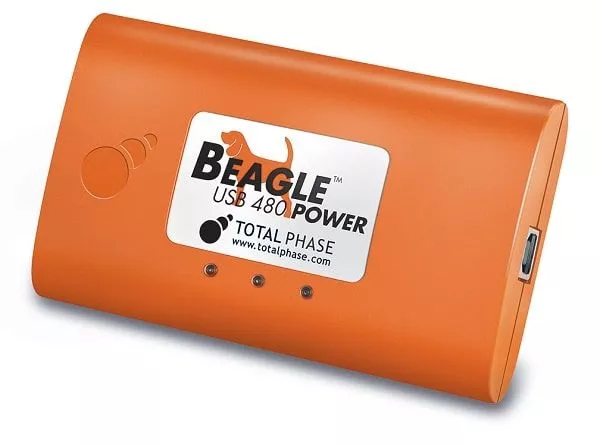

El Beagle USB 480 Power Standard es un analizador de protocolos USB 2.0 que también puede controlar el VBus.
El producto está descontinuado
Ya no está disponible
Más información
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
Número de producto: TP323510
Fabricante: Total Phase
- Este producto ha sido descontinuado por el fabricante
Descripción
El analizador de protocolos Beagle USB 480 Power Standard permite medir la corriente y el voltaje VBUS mediante el software Data Center líder del sector. Las funciones avanzadas de activación USB2.0 (una actualización opcional), el búfer de datos de hardware extragrande y la correlación con un solo clic de la medición de tensión y corriente con la actividad a nivel de protocolo garantizan que los ingenieros puedan beneficiarse de un análisis y una visualización de datos en tiempo real únicos. Probar fácilmente la funcionalidad del sistema embebido al tiempo que se optimiza el perfil de rendimiento de la aplicación son las extraordinarias capacidades del Beagle USB 480 Power.
Monitor de corriente/tensión
- Visualización gráfica de los valores de corriente y tensión VBUS en tiempo real
- Correlación interactiva y bidireccional de los valores de corriente/tensión con los datos USB
Búfer de hardware de alto rendimiento
- 256 MB de capacidad
- Gran búfer en anillo
Descodificación en tiempo real a nivel de clase USB
- HID, audio, vídeo, imagen fija, impresora
- Almacenamiento masivo, Hub
- Red, Móvil, CDC
Activadores USB 2.0 avanzados
- Crea condiciones de activación flexibles y basadas en el estado en función de patrones de datos, tipos de paquetes, tipos de error, eventos y otros criterios
- Filtrado de paquetes por hardware
- Hasta ocho estados independientes y seis coincidencias por estado para grabaciones USB 2.0
- Entradas y salidas digitales para sincronización con osciloscopios o analizadores lógicos
Supervisión no intrusiva en tiempo real
- Análisis y visualización de datos en tiempo real
- Detección automática de la velocidad del bus
- USB 2.0 de baja/completa/alta velocidad
- Captura pistas de hasta >25 GB
Software disponible
Centro de datos
El software Data Center™ es un software gratuito de monitorización de bus que captura y muestra datos de bus USB, USB Type-C Power Delivery, I2C, SPI, eSPI y CAN a través de los protocolos de hardware. Data Center es el único software de análisis de protocolos con rendimiento en tiempo real y soporte multiplataforma para Windows, Linux y Mac OS X.
Controlador Labview
El controlador LabVIEW de Beagle es un controlador de instrumentos LabVIEW gratuito y de código abierto para acceder a los analizadores de protocolos Beagle dentro del entorno de desarrollo LabVIEW. El paquete del controlador está orientado a Windows y se basa en la biblioteca de software Beagle.
API
El Beagle USB 480 Power Ultimate dispone de una completa API para la vinculación a lenguajes Rosetta: API de software de 32 y 64 bits C, C#, Python 2/3, .NET, VB.NET y VB6. Los controladores Labview proporcionan todas las funciones normalmente disponibles para un desarrollador en lenguaje C. Son compatibles con Windows 10, 11, Max OS X 10 - 11, Ubunto, Fedora, SuSE y Red Hat.
Especificación
| Especificaciones del instrumento |  Analizador de potencia USB Beagle 480 - Ultimate |
|---|---|
| Monitorización USB 2.0 | Alta velocidad, 480 Mbps Velocidad máxima, 12 Mbps Baja velocidad, 1,5 Mbps |
| Dispositivo de destino Puerto | Toma USB 2.0 tipo A |
| Puerto del host de destino | Toma USB 2.0 tipo B |
| Puerto de análisis (conexión al PC) | Toma USB 2.0 tipo B El analizador se alimenta a través del bus |
| Puerto de E/S digital | Conector mini DIN 9 4 entradas, 4 salidas, 1 masa Las entradas digitales están diseñadas para 3,3 V y un máximo de 30 MHz. Las salidas digitales están diseñadas para 3,3 V y 10 mA |
| Medición de corriente/tensión | Corriente de pico: 3 A (transitoria) Tensión de pico: 20 V (transitoria) |
| Dimensiones | Ancho x Fondo x Largo: 70 mm x 26 mm x 114 mm (2,76 pulg. x 1,02 pulg. x 4,49 pulg.) |
| Peso | 97,5 g |
| Temperatura de funcionamiento | 10 a 35 °C (50 a 95 °F) |
| Comparación modelo- |  Beagle USB 12 |  Beagle USB 480 |  Beagle USB 480 Potencia - Estándar |  Beagle USB 480 Potencia - Ultimate |  Beagle USB 5000 v2 - Estándar |  Beagle USB 5000 v2 - Ultimate |  USB Power Delivery |
|---|---|---|---|---|---|---|---|
| Número de artículo | TP320221 | TP320510 | TP323510 | TP323610 | TP322510 | TP322610 | TP350110 |
| Grabación USB velocidad | <12 Mbps | <480 Mbps | <480 Mbps | <480 Mbps | <5000 Mbps | <5000 Mbps | <1 Mbps |
| USB 3.0 y 2.0 Simulación y supervisión | No | No | No | No | Disponible | ✔ | No |
| Enlace descendente USB 2.0 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Enlace descendente USB 3.0 | No | No | No | No | Disponible | ✔ | No |
| Datos en tiempo real Visualización y análisis | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | Sin |
| Seguimiento en tiempo real LTSSM | No | No | No | No | ✔ | ✔ | No |
| Estadísticas en tiempo real | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | No |
| Memoria - Estándar en el dispositivo | PC anfitrión | 64 MB + PC anfitrión | 256 MB + PC anfitrión | 256 MB + Host PC | 2 GB + PC anfitrión | 4 GB + Anfitrión PC | PC anfitrión |
| Memoria - Además 2 GB (Total 4 GB) | No | No | No | No | Disponible | ✔ | No |
| Disponibilidad de activadores externos | No | Entrada - Monitor | Entrada - Monitor | ✔ | ✔ | ✔ | No |
| Disparo Avanzado | No | No | No | ✔ | USB 2.0 (Incluido) | ✔ | No |
| Sincroniza | No | Básico | Básico | Básico | Básico | Disponible | No |
| USB 3.0 Avanzado Máquina de estados | No | No | No | No | Disponible | ✔ | No |
| Monitor de corriente y tensión | No | No | ✔ | ✔ | No | No | ✔ |
| Soporte multiplataforma para Window, Linux, Mac OS X | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ (Linux) |
| Software GUI | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| API gratuita | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | No |
