Descripción

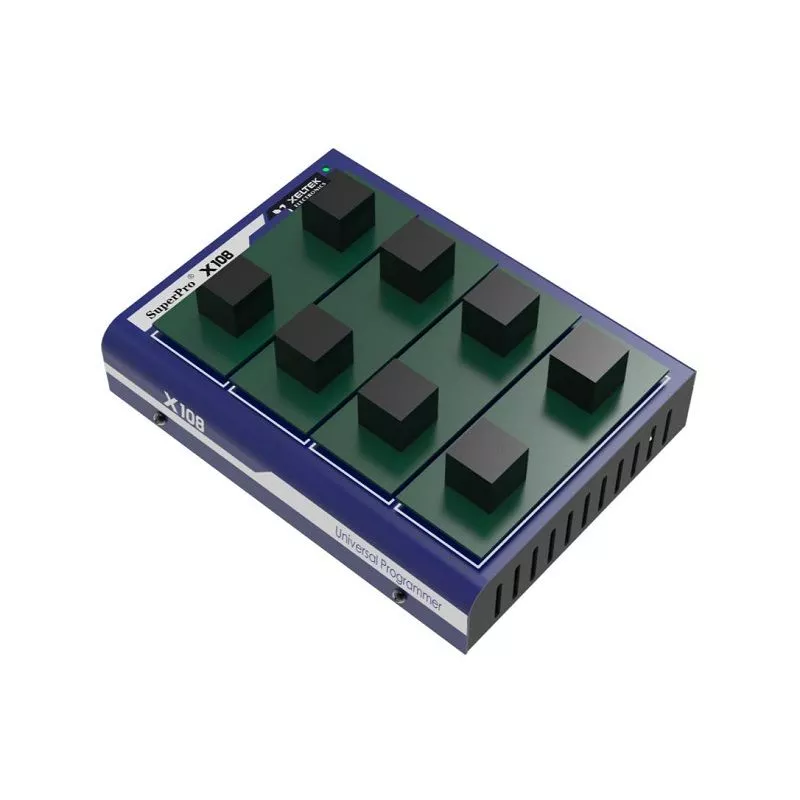

El SuperPro X108 es un programador de producción con 8 ranuras de zócalo. El X108 es la herramienta recomendada para programar eMMC, NAND y microcontroladores de volumen medio. Los algoritmos de programación probados por los fabricantes de circuitos integrados consiguen una gran velocidad de programación, de modo que, por ejemplo, un chip eMMC de 1 GB de memoria se puede programar y probar en 38 segundos.
Funciones
- Programa y verifica ICs eMMC en 30 segundos
- Programa y verifica ICs NAND FLASH en 35 segundos
- Programa 8 dispositivos eMMC o NAND flash al mismo tiempo.
- Algoritmos de programación homologados de numerosos fabricantes de CI
Funciones avanzadas
- En modo de producción, la unidad inicia automáticamente la programación en cuanto se inserta el chip en el zócalo.
- Función de proyecto Establece las configuraciones una vez y guarda los requisitos de tu proyecto para utilizarlos más adelante. El archivo de proyecto incluye el archivo de programación, las configuraciones y las operaciones de programación.
- Establece un archivo de proyecto protegido con contraseña y controla el volumen de producción
- Combina operaciones de programación como programar, probar y guardar en un único comando por lotes en cualquier orden.
- El búfer dinámico te permite programar cada chip con un archivo diferente. Por ejemplo, programación con número de serie, dirección MAC, etc.
- Conecta 12 SPX108 para satisfacer las necesidades de producción. Gestiona todas las unidades bajo una interfaz gráfica de usuario como programador de producción simultánea.
- Compatible con JAM/STAPL Player y Direct C.
- Archivo de registro y tabla de estadísticas para el control de calidad
- Compatible con MES e Industrial 4 Interfaz de comunicación remota y base de datos de ejecución disponibles.
Velocidad de programación
Dispositivo | Capacidad | SP7500 Tiempo P+V(S) | SP/X1 Tiempo P+V (S) | Tipo de CI |
---|---|---|---|---|
KLM8G1GEND | 1 GB | 50 | 38 | eMMC |
K9F1G08U0C | 1 GB | 50 | 30 | NAND-FLASH |
MX25L12835E | 128 MB | 45 | 38 | SPI-FLASH |
Circuitos integrados compatibles
Especificación
Especificaciones del aparato | SuperPro X108 |
---|---|
Dispositivos compatibles | eMMC, EPROM, EPROM intercambiada, EEPROM paralela y serie, PROM de configuración FPGA, memoria FLASH (NAND), BPROM, NVRAM, SPLD, CPLD, EPLD, HUB de firmware, microcontrolador, MCU |
Tipos de encapsulado admitidos | DIP, SDIP, PLCC, JLCC, PGA, LGA, SOIC, SOJ, SOT, QFP, TQFP, PQFP, VQFP, MQFP, LQFP, TSOP, SOP, TSOPII, PSOP, SSOP, TSSOP, SON, EBGA, FBGA , FTBGA, VFBGA, &mgr;BGA, CSP, SCSP, QFN, HVQFN, etc. |
Interfaz | USB 3.0, conector banana (con toma de tierra) |
Fuente de alimentación | Fuente de alimentación: Entrada CA 100 V - 240 V; Salida: 12 V/2 A |
Dimensiones | Unidad: 180 * 132 * 48 mm Paquete: 301 (L) x 252 (An) x 145 (Al) mm |
Peso | Unidad principal: Peso 0,6 kg Paquete: Peso 1,2 kg |
Comparación de modelos | SuperPro 7500 | SuperPro 6100N | SuperPro 610p | SuperPro 7504 | SuperPro 6104N | SuperPro IS01 | SuperPro IS416 |
---|---|---|---|---|---|---|---|
Número de dispositivos compatibles | 122.900+ | 103.300+ | 33.900+ | 95.900+ | 103.300+ | 10.300+ | 4.200+ |
Número de controladores de agujas | 144 | 144 | 48 | 144 x 4 | 144 x 4 | 12 | 12 |
Soporte NAND | Alto | Medio | Bajo | Alto | Media | - | SÍ |
soporte eMMC | Alto | Bajo | Bajo | Alto | Bajo | - | - |
Soporte MCU | Alto | Alto | Alto | Alto | Alto | Alta | Alto |
Zócalos por módulo | Máximo 4 | 1 | 1 | Máximo 4 | Máximo 4 | 1 | 16 |
Número de módulos | 1 | 1 | 1 | 4 | 4 | 1 | 1 |
Velocidad de programación | Alta | Alta | Alta | Alta | Alta | Alta | Alto |
Syn/Asyn | Syn | ASyn | ASyn | ASyn | ASyn | ASyn | ASyn |
ISP-extendido | No | Restringido | Restringido | - | No | Sí | Sí |
Interfaz de comunicación | USB/LAN | USB | USB | USB | USB | USB & ATE | USB & LAN & ATE |
Medios de almacenamiento | Tarjeta SD | Tarjeta CF | - | - | - | SD | SD |
Serie de adaptadores de enchufe | GX | DX | SA | GX | DX | - | - |
Actualizaciones de unidades solicitadas por el usuario | Sí | Sí | No | Sí | Sí | Sí | Sí |
