Descripción

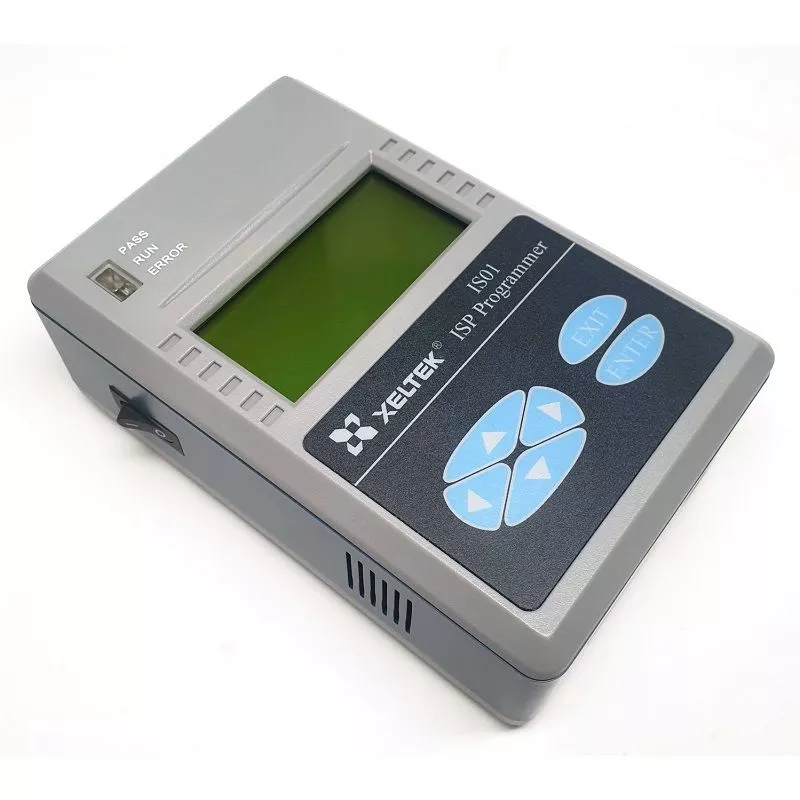

El Xeltek Superpro IS01 es un programador serie multifunción de tamaño compacto y alta velocidad de programación. Admite muchos protocolos serie y es ideal para aplicaciones en el sistema o en la aplicación. El programador está diseñado para comunicarse a través del puerto USB 2.0 para requisitos de desarrollo, pero también puede funcionar en modo autónomo (sin conectarse a un PC) para requisitos de producción. La interfaz ATE permite a los usuarios integrar el SuperPro IS01 directamente en sus sistemas, o controlarlo mediante un programa definido por el usuario. Hay disponibles una DLL y una línea de comandos de pago para la automatización.
Equipo TIC de muestra: Esta integración permite a los usuarios completar las pruebas en circuito y la programación en circuito en un solo paso.
Funciones
- Admite todos los protocolos ISP habituales (por ejemplo, I2C, SPI, UART, BDM, MW, JTAG, CAN, RS232). Ponte en contacto con Xeltek para más detalles
- Proporciona línea de salida VDD (0,5 A) y VPP (0,2 A)
- Temperatura de funcionamiento 10-50ºC
- Protección ESD - El nivel de E/S se ajusta mediante el software SuperProIS01 (1,5 V ~ 4 V)
- El software online ejecuta el programador y gestiona los proyectos offline a través de USB2.0
- Durante el funcionamiento sin conexión, las operaciones se muestran a través de la pantalla LCD integrada, el teclado y el indicador LED de estado.
- Los archivos de proyecto se pueden almacenar con una tarjeta SD extraíble (máx. 4 GB)
- La interfaz ATE permite manejar y controlar el programador mediante señales externas. Hay seis líneas de selección de proyecto (SEL0 - SEL5), dos líneas de entrada de comandos (START y STOP) y tres líneas de salida de estado (PASS, FAX)
- Líneas de salida de estado (PASS, FAIL y BUSY). Las señales externas están aisladas del sistema mediante optoacopladores
- alimentación externa del sistema de 12 V CC / 2 A
- Alta velocidad de programación seleccionable: adaptación a la longitud del cable y función de carga de la placa de destino.
- Admite modo online (USB2.0 de alta velocidad) y offline simultáneamente.
- Admite todos los protocolos ISP habituales (por ejemplo, I2C, SPI, UART, BDM, MW, JTAG, CAN, RS232).
- Incluye para funcionamiento automatizado.
- Función de protección contra sobrecorriente incorporada.
- Probado en campo para I+D, producción en serie y proyectos individuales de programación en el sistema.
- El programador funciona en modo alojado en PC o en modo autónomo.
- En el modo alojado en PC, un PC controla el programador a través de una conexión USB 2.0 de alta velocidad para programar dispositivos.
- En modo autónomo, el usuario controla el programador mediante una pantalla LCD y un teclado integrados.
- Una tarjeta SD almacena los archivos del proyecto.
- Compatible con Windows XP / Vista / 7 / 8 / 10 (32/64 bits)
Más funciones
- La mayor biblioteca de dispositivos ISP
SuperPro IS01 admite actualmente más de 10.000 dispositivos, lo que la convierte en la mayor biblioteca de dispositivos del sector de la programación serie. SuperPro IS01 admite los principales protocolos ISP, como I2C, SPI, UART, BDM, MW, JTAG, CAN y RS232.
- Mayor longitud de cable
El SuperProIS01 es un programador serie que puede programar una placa a una distancia de hasta 1 m utilizando un cable ISP. Además de la capacidad del controlador de cable para aplicaciones de larga distancia, el controlador avanzado en el sistema permite ajustar la velocidad de funcionamiento a efectos de temporización de la ejecución. Líneas VDD (0-5,5 V / 0,5 A) y Vpp (0-15 V / 0,2 A) para alimentar la placa y los dispositivos de destino.
- Modo de producción en masa
SuperPro IS01 dispone de un modo de trabajo denominado "", que significa que en cuanto el programador detecta que la placa de destino está preparada y recibe una señal ISP, inicia inmediatamente la operación funcional definida por AUTO sin accionar el teclado. Para ello, el puerto ISP dispone de TPIN y TPOUT. TPOUT proporciona un nivel alto y TPIN es la línea de entrada para la detección de nivel. Cuando se cortocircuitan estos puntos en la placa de destino, TPIN detecta un nivel alto inmediatamente después de aplicar la señal ISP al punto de prueba, y se puede iniciar la secuencia de comandos AUTO.
- Multiprogramación
Se pueden programar hasta varias placas o utilizar todos los programadores en modo autónomo.
Funciones del software
- Archivos de proyecto
El archivo de proyecto guarda los preparativos antes de la programación. También permite restaurar y guardar el entorno de trabajo. El archivo de proyecto contiene el tipo de unidad, los datos de la memoria intermedia, los ajustes de las opciones de funcionamiento, los ajustes de los bits de configuración y los comandos por lotes. - Los archivos de proyecto
pueden protegerse con contraseña para aumentar la seguridad y fiabilidad cuando los manejan operadores sin formación. - Grupo deproyectos
Ejecuta varios archivos de proyecto por lotes Se pueden ejecutar varios chips simultáneamente con el . El Grupo de Proyectos organiza la ejecución por lotes de varios proyectos y está disponible en todos los modelos SuperPro ISP. - Función Auto
La función Auto organiza varias funciones en un grupo secuencial (Borrar, Comprobar en blanco, Programar, Verificar y Proteger). Las funciones se ejecutan en orden secuencial, de forma similar a un comando por lotes. - Estadísticas de producción
Se puede utilizar un archivo de registro para almacenar información de funcionamiento antes de finalizar el programa. Los archivos de registro también pueden utilizarse para facilitar el seguimiento de la calidad. - Modo fábrica
Este modo está diseñado para la producción en serie en la fábrica. Para evitar que los errores de funcionamiento destruyan los chips y escriban datos incorrectos en el chip, SuperPro funciona en modo autofuncionamiento. El administrador puede establecer una contraseña para impedir el acceso no autorizado al sistema. - XPlayer
SuperPro IS01 admite archivos JAM, SVF y Staple de ACTEL, Xilinx y ALTERA. SuperPro IS01 también admite archivos Direct C de ACTEL. Los archivos STP o JAM pueden generarse con herramientas de diseño como ISE y Quartus II. - LabVIEW
es una tarea sencilla. Antes, los usuarios tenían que comprar funciones DLL y crear una serie de VIs personalizados para la integración, lo que llevaba días y resultaba en un costoso tiempo de desarrollo. El paquete de controladores de LabVIEW puede utilizarse en el programa de pruebas sin necesidad de mucha programación ni personalización. El controlador estándar de LabVIEW es para . - Reconocimientoautomático de tipos de archivo
Admitimos casi todos los formatos de archivo conocidos, incluidos los formatos de archivo con funciones de reconocimiento automático: Binario, Intel (lineal y segmentado) Hex, Motorola S, Tektronix (lineal y segmentado), JEDEC, POF, etc. - Incremento automático de números de serie
El Superpro IS01 dispone de generación automática de números de serie electrónicos. Esta función se implementa por Opción. El incremento automático permite a los usuarios añadir un número de serie único a la unidad. Después de cada programación correcta, el software cambia automáticamente el valor por el incremento especificado. - Laconfiguración de contraseña
para la protección de la propiedad intelectual está disponible tanto en el modo PC como en el modo autónomo.
Circuitos integrados compatibles
Especificación
Especificaciones del aparato | SuperPro IS01 |
---|---|
Protocolos admitidos | I2C, SPI, UART, BDM, MW, JTAG, CAN, RS232 |
Protección ESD | Sí (nivel de E/S 1,5 V - 4 V) |
Memoria | Tarjeta SD (máx. 4 GB) |
Automatización | La interfaz ATE permite el funcionamiento y control externos |
Temperatura de funcionamiento | 10°C a 50°C |
Potencia objetivo | VDD (0-5,5V / 0,5A) Vpp (0-15V / 0,2A) |
Interfaces | Conexión USB 2.0 Conexión ATE |
Comparación de modelos | SuperPro 7500 | SuperPro 6100N | SuperPro 610p | SuperPro 7504 | SuperPro 6104N | SuperPro IS01 | SuperPro IS416 |
---|---|---|---|---|---|---|---|
Número de dispositivos compatibles | 122.900+ | 103.300+ | 33.900+ | 95.900+ | 103.300+ | 10.300+ | 4.200+ |
Número de controladores de agujas | 144 | 144 | 48 | 144 x 4 | 144 x 4 | 12 | 12 |
Soporte NAND | Alto | Medio | Bajo | Alto | Media | - | SÍ |
soporte eMMC | Alto | Bajo | Bajo | Alto | Bajo | - | - |
Soporte MCU | Alto | Alto | Alto | Alto | Alto | Alta | Alto |
Zócalos por módulo | Máximo 4 | 1 | 1 | Máximo 4 | Máximo 4 | 1 | 16 |
Número de módulos | 1 | 1 | 1 | 4 | 4 | 1 | 1 |
Velocidad de programación | Alta | Alta | Alta | Alta | Alta | Alta | Alto |
Syn/Asyn | Syn | ASyn | ASyn | ASyn | ASyn | ASyn | ASyn |
ISP-extendido | No | Restringido | Restringido | - | No | Sí | Sí |
Interfaz de comunicación | USB/LAN | USB | USB | USB | USB | USB & ATE | USB & LAN & ATE |
Medios de almacenamiento | Tarjeta SD | Tarjeta CF | - | - | - | SD | SD |
Serie de adaptadores de enchufe | GX | DX | SA | GX | DX | - | - |
Actualizaciones de unidades solicitadas por el usuario | Sí | Sí | No | Sí | Sí | Sí | Sí |
