Descripción

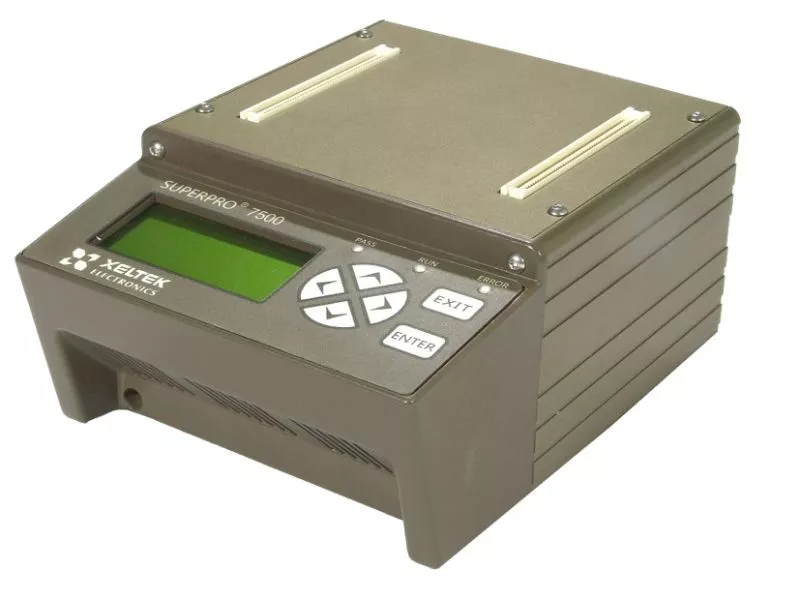

El Xeltek SuperPro 7500N es un programador universal que admite la programación de EEPROM, NOR/NAND Flash, MCU, FPGA, CPLD, BPROM, NVRAM, SPLD, EPLD y eMMCs. El dispositivo se puede utilizar tanto a través de PC con USB o LAN con el software de programación Super Pro como en modo autónomo. El potente motor de sistema del SuperPro 7500N permite programar uno o hasta 4 chips simultáneamente sin esfuerzo adicional. Convierte el programador universal en un programador de 4 velocidades utilizando un adaptador de 4 vías.
Funciones
- Algoritmos diseñados para programar hasta 4 chips simultáneamente
- Compatible con la mayoría de memorias de dispositivos del mercado
- Programa dispositivos eMMC de hasta 64 GB
- Admite la mayoría de tipos de encapsulado, incluido WLCSP
- Funciona en modo PC, autónomo y LAN
- Posibilidad de desarrollar algoritmos de dispositivos personalizados
- controlador universal de 144 patillas
- Para dispositivos estándar NOR/NAND FLASH y EEPROM/FLASH serie
- Se pueden programar cuatro chips al mismo tiempo (según el tipo de dispositivo y la carcasa)
- la biblioteca SuperPro 7500 admite más de 59.000 dispositivos. Los adaptadores no necesitan zócalos DIP-lock para la transmisión, por lo que las conexiones son más fiables.
- Potente biblioteca de plataformas NAND FLASH y solución exclusiva para casos especiales. Compatible con docenas de plataformas NAND FLASH populares. Personalización rápida disponible para satisfacer requisitos específicos.
- Construido con 144 controladores de patillas universales. Disponibles adaptadores universales para varios paquetes.
- La tecnología de controladores de patillas de novena generación ofrece señales más limpias, un rango de tensión más amplio, una frecuencia de reloj más precisa y alta, y admite dispositivos con Vcc de 1,2 V a 5 V.
- Mecanismo de seguridad del chip con circuito de autocorrección de voltaje incorporado para garantizar que el voltaje está dentro de un rango preestablecido.
- protección contra sobrecorriente y sobretensión para el chip y el hardware de programación.
- Funciones de software potentes pero fáciles de usar que agilizan el funcionamiento, mejoran la eficacia y reducen los errores del usuario durante el proceso de programación.
- Asistencia técnica rápida y gratuita para nuevos dispositivos
Otras funciones
- Velocidad de programación muy alta
Los programadores SuperPro 7500N utilizan un chip MCU muy rápido que permite no sólo algoritmos de programación fiables, sino también una alta velocidad de programación. El uso de una MCU ARM11 de 32 bits combinada con un sistema operativo Linux interno los convierte en los programadores más avanzados y versátiles del sector. El Superpro 7500N ofrece una velocidad de programación un 30% más rápida y de 8 a 10 veces más rápida para dispositivos eMMC en comparación con el Superpro 6100. - Adaptadores personalizados de 4 velocidades
El SuperPro 7500N puede utilizarse para programar hasta 4 chips simultáneamente. También admite muchos chips EEPROM / Flash / MCU / eMMC en modo de 2 ó 4 velocidades, ¡para aumentar el rendimiento casi cuatro veces! - Modo LAN
La mayoría de las aplicaciones de programación de producción requieren que el programador se maneje a distancia. Con el SuperPro 7500N, . el puerto LAN permite conectar los programadores a una red de área local y controlarlos a distancia desde cualquier ordenador de la red. En este caso, el PC que controla el SuperPro 7500N actúa como servidor y el SuperPro 7500N actúa como cliente. - Archivos de proyecto
El archivo de proyecto almacena los preparativos para la programación. También permite restaurar y guardar el entorno de trabajo. El archivo de proyecto contiene el tipo de unidad, los datos de la memoria intermedia, los ajustes de las opciones de funcionamiento, los ajustes de los bits de configuración y los comandos por lotes. Los archivos de proyecto pueden protegerse con contraseña para aumentar la seguridad y fiabilidad cuando los maneja personal no formado. - Función automática
La función automática organiza varias funciones en un grupo secuencial (borrar, verificación en blanco, programar, verificar y proteger). Las funciones se ejecutan en orden secuencial, de forma similar a un comando por lotes. - Modo de producción
En cuanto se inserta correctamente un chip, el programador inicia automáticamente los comandos por lotes Borrar, Comprobación en blanco, Programar y Verificar. El reconocimiento automático del chip ahorra tiempo y aumenta la eficacia. - Estadísticas de producción
Se puede utilizar un archivo de registro para almacenar información de funcionamiento antes de finalizar el programa. Los archivos de registro también se pueden utilizar para el control de calidad. - Modo Fábrica
Este modo está pensado para la producción en serie en la fábrica. Para evitar que los errores de funcionamiento destruyan los chips y escriban datos incorrectos en el chip, SuperPro funciona en modo de funcionamiento automático. El administrador puede establecer una contraseña para impedir el acceso no autorizado al sistema. - Reconocimiento automáticode tipos de archivo
Admitimos casi todos los formatos de archivo conocidos, incluidos los formatos de archivo con funciones de reconocimiento automático: Binario, Intel (lineal y segmentado) Hex, Motorola S, Tektronix (lineal y segmentado), JEDEC, POF, etc. - Incremento automático de números de serie
El Superpro 7500N dispone de generación automática de números de serie electrónicos. Esta función se implementa mediante una opción. El incremento automático permite al usuario introducir un número de serie único en la unidad. Después de cada programación correcta, el software cambia automáticamente el valor según el modo de incremento especificado. - Protección de la propiedad intelectual
La configuración de la contraseña está disponible tanto en el modo PC como en el modo autónomo.
Funciones del software
Automatización de números de serie
Algunas aplicaciones requieren que se escriba un contenido diferente, como el número de secuencia del producto o la dirección MAC, en un área específica para cada chip. El SuperPro 7500N puede automatizar esto.
Software programador SuperPro
El software SuperPro para PC permite una programación intuitiva con sólo seleccionar el CI y los archivos de programación. La gran base de datos de algoritmos de programación ya está integrada en el software.
Conexión por LAN
la conexión LAN permite conectar los programadores a una red local y controlarlos a distancia desde cualquier ordenador de la red.
Aplicación ISP DLL
La DLL proporciona todas las funciones que necesitas para llamar al hardware de programación y realizar operaciones de programación a distancia, mediante un programa definido por el usuario.
Circuitos integrados compatibles
Especificación
Especificaciones del aparato | SuperPro 7500N |
---|---|
Dispositivos compatibles | EPROM, EPROM intercambiada, EEPROM paralela y serie, PROM de configuración FPGA, memoria FLASH (NOR), BPROM, NVRAM, SPLD, CPLD, EPLD, HUB de firmware, microcontrolador, MCU |
Tipos de encapsulado admitidos | DIP, SDIP, PLCC, JLCC, PGA, LGA, SOIC, SOJ, SOT, QFP, TQFP, PQFP, VQFP, MQFP, LQFP, TSOP, SOP, TSOPII, PSOP, SSOP, TSSOP, SON, EBGA, FBGA , FTBGA, VFBGA, &mgr;BGA, CSP, SCSP, QFN, HVQFN, etc. |
Interfaz de PC | USB 2.0, LAN |
Memoria independiente | Tarjeta SD |
Fuente de alimentación | Fuente de alimentación: Entrada CA 100 V - 240 V; Salida: 12 V/1,5 A |
Dimensiones | Unidad principal: 184 (L) x 160 (A) x 78 (A) mm |
Peso | Unidad principal: Peso 0,8 kg (3,5 lbs) |
Comparación de modelos | SuperPro 7500 | SuperPro 6100N | SuperPro 610p | SuperPro 7504 | SuperPro 6104N | SuperPro IS01 | SuperPro IS416 |
---|---|---|---|---|---|---|---|
Número de dispositivos compatibles | 122.900+ | 103.300+ | 33.900+ | 95.900+ | 103.300+ | 10.300+ | 4.200+ |
Número de controladores de agujas | 144 | 144 | 48 | 144 x 4 | 144 x 4 | 12 | 12 |
Soporte NAND | Alto | Medio | Bajo | Alto | Media | - | SÍ |
soporte eMMC | Alto | Bajo | Bajo | Alto | Bajo | - | - |
Soporte MCU | Alto | Alto | Alto | Alto | Alto | Alta | Alto |
Zócalos por módulo | Máximo 4 | 1 | 1 | Máximo 4 | Máximo 4 | 1 | 16 |
Número de módulos | 1 | 1 | 1 | 4 | 4 | 1 | 1 |
Velocidad de programación | Alta | Alta | Alta | Alta | Alta | Alta | Alto |
Syn/Asyn | Syn | ASyn | ASyn | ASyn | ASyn | ASyn | ASyn |
ISP-extendido | No | Restringido | Restringido | - | No | Sí | Sí |
Interfaz de comunicación | USB/LAN | USB | USB | USB | USB | USB & ATE | USB & LAN & ATE |
Medios de almacenamiento | Tarjeta SD | Tarjeta CF | - | - | - | SD | SD |
Serie de adaptadores de enchufe | GX | DX | SA | GX | DX | - | - |
Actualizaciones de unidades solicitadas por el usuario | Sí | Sí | No | Sí | Sí | Sí | Sí |
