Descripción

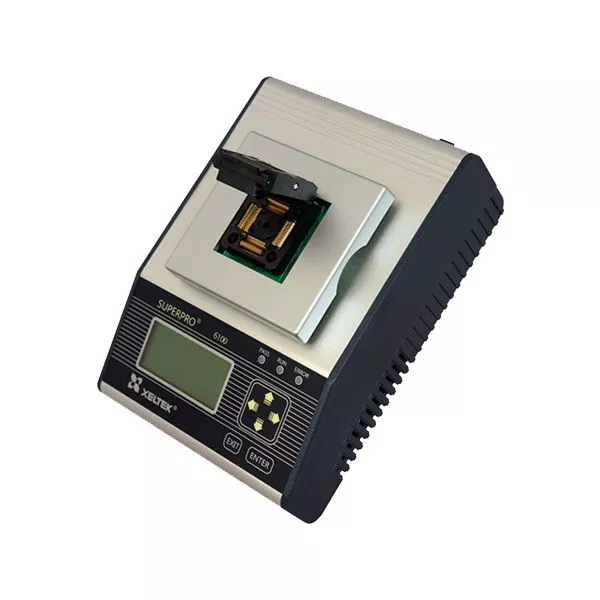

SuperPro 6100n es un programador de chips universal rentable, fiable y rápido. Está diseñado para comunicarse a través del puerto USB 2.0 para las necesidades de desarrollo y también puede funcionar en modo autónomo (sin conectarse a un PC) para las necesidades de producción. Con 144 controladores de pines para admitir chips de gran número de pines, tiene el mayor número de dispositivos admitidos en la industria de la programación.
Aplicación y clientes objetivo: Empresas de programación, reparación de componentes electrónicos, talleres de reparación de automóviles, empresas forenses y de recuperación de datos, dispositivos médicos, necesidad de mayor compatibilidad de dispositivos.
Funciones
- Controlador de 144 pines incorporado
- más de 103.000 dispositivos compatibles de casi 400 fabricantes de circuitos integrados
- Funciona en modo alojado en PC e independiente
- Compatible con EEPROM, MCU, NOR Flash, FPGA, CPLD, SPLD, BPROM, NVRAM, EPLD
- No admite NAND ni eMMC
- Programador universal autónomo ultrarrápido de 144 patillas con interfaz USB
- Ideal para prototipos, producción de bajo volumen, duplicación de chips maestros y pruebas de chips
Funciones avanzadas
- Utiliza varias unidades para crear un sistema de multiprogramación simultánea. de 1 a 15 unidades para una producción por lotes flexible.
- Admite dispositivos con Vcc de 1,2 V - 5 V.
- Admite archivos de hasta 256 GB
- protección contra sobrecorriente y sobretensión para la seguridad del chip y del hardware de programación
- Sólo se utilizan algoritmos de programación aprobados por el fabricante del CI para una alta fiabilidad.
- La verificación de Vcc (a +5% ~ 5% y +10% ~ 10%) mejora la fiabilidad de la programación.
Otras funciones
- Alta velocidad de programación
SuperPro 6100N se ha diseñado pensando en la alta velocidad de programación. Nuestros algoritmos aprobados por semiconductores, la precisión y las señales limpias garantizan un alto rendimiento de programación. Se ha desarrollado un diseño especial para eliminar el sobreimpulso y el rebote a masa. Los algoritmos se ejecutan con una arquitectura de máquina de estados construida con FPGA para conseguir una velocidad de programación ultraalta. - Gran soporte de dispositivos
Xeltek está situada en Silicon Valley y mantiene buenas relaciones con muchas de las principales empresas de circuitos integrados, lo que es importante para dar soporte continuo a nuevos dispositivos. SuperPro 6100N admite actualmente más de 100.000 dispositivos, lo que la convierte en la mayor biblioteca de dispositivos del sector de la programación. pueden añadirse en una semana - el plazo medio de entrega de otros fabricantes es de más de dos meses. - Archivos de proyecto
El archivo de proyecto guarda los preparativos antes de la programación. Los usuarios también pueden restaurar y guardar el entorno de trabajo. El archivo de proyecto contiene el tipo de unidad, los datos de la memoria intermedia, los ajustes de las opciones de funcionamiento, los ajustes de los bits de configuración y los comandos por lotes. Los archivos de proyecto pueden protegerse con contraseña para aumentar la seguridad y fiabilidad cuando los manejan operarios sin formación. - Función automática
La función automática organiza varias funciones en un grupo secuencial (borrar, comprobar blanco, programar, verificar y proteger). Las funciones se ejecutan en orden secuencial, de forma similar a un comando por lotes. - Modo de producción
En cuanto se inserta correctamente un chip, el programador inicia automáticamente los comandos por lotes de borrado, comprobación en blanco, programación y verificación. El reconocimiento automático del chip ahorra tiempo y aumenta la eficacia. - Estadísticas de producción
Se puede utilizar un archivo de registro para almacenar información de funcionamiento antes de finalizar el programa. Los archivos de registro también pueden utilizarse para facilitar el seguimiento de la calidad. - Modo Fábrica
Este modo está diseñado para la producción en serie en la fábrica. Para evitar que los errores de funcionamiento destruyan los chips y escriban datos incorrectos en el chip, SuperPro funciona en modo autofuncionamiento. El administrador puede establecer una contraseña para impedir el acceso no autorizado al sistema. - Reconocimientoautomático de tipos de archivo Admitimos casi todos los formatos de archivo conocidos, incluidos los formatos de archivo con funciones de reconocimiento automático: Binario, Intel (lineal y segmentado) Hex, Motorola S, Tektronix (lineal y segmentado), JEDEC, POF, etc.
- Incremento automático
de números de serie El Superpro 6100n dispone de generación automática de números de serie electrónicos. Esta función se implementa por Opción. El Incremento automático permite a los usuarios añadir un número de serie único a la unidad. Después de cada programación correcta, el software cambia automáticamente el valor en el incremento especificado. - Configuración de contraseña
para la protección de la propiedad intelectual está disponible tanto en modo PC como en modo autónomo.
Funciones del software
Automatización de números de serie
Algunas aplicaciones requieren que se escriba un contenido diferente, como el número de secuencia del producto o la dirección MAC, en un área específica para cada chip. El SuperPro 6100N puede automatizar esto.
Software programador SuperPro
El software SuperPro para PC permite una programación intuitiva con sólo seleccionar el CI y los archivos de programación. La gran base de datos de algoritmos de programación ya está integrada en el software.
Comprobador de circuitos integrados lógicos TTL/CMOS
El programador de la serie SuperPro 6100 puede actuar como comprobador de circuitos integrados lógicos TTL/CMOS Además de los TTL/CMOS tradicionales (serie 74/4000), el usuario puede generar vectores de prueba personalizados para comprobar correctamente la función lógica del dispositivo.
Aplicación ISP DLL
La DLL proporciona todas las funciones necesarias para llamar al hardware de programación y realizar operaciones de programación a distancia, mediante un programa definido por el usuario.
Circuitos integrados compatibles
Especificación
Especificaciones del aparato | SuperPro 6100N |
---|---|
Dispositivos compatibles | EPROM, EPROM intercambiada, EEPROM paralela y serie, PROM de configuración FPGA, memoria FLASH (NOR), BPROM, NVRAM, SPLD, CPLD, EPLD, HUB de firmware, microcontrolador, MCU |
Tipos de encapsulado admitidos | DIP, SDIP, PLCC, JLCC, PGA, LGA, SOIC, SOJ, SOT, QFP, TQFP, PQFP, VQFP, MQFP, LQFP, TSOP, SOP, TSOPII, PSOP, SSOP, TSSOP, SON, EBGA, FBGA , FTBGA, VFBGA, &mgr;BGA, CSP, SCSP, QFN, HVQFN, etc. |
Interfaz para PC | USB 2.0 |
Memoria independiente | Tarjeta FLASH compacta |
Fuente de alimentación | Fuente de alimentación: Entrada CA 100 V - 240 V; Salida: 12 V/1,5 A |
Dimensiones | Paquete: 301 (L) x 252 (A) x 145 (A) mm |
Peso | Unidad principal: Peso 1,6 kg | Paquete: Peso 6,2 lbs (2,8 kg) |
Comparación de modelos | SuperPro 7500 | SuperPro 6100N | SuperPro 610p | SuperPro 7504 | SuperPro 6104N | SuperPro IS01 | SuperPro IS416 |
---|---|---|---|---|---|---|---|
Número de dispositivos compatibles | 122.900+ | 103.300+ | 33.900+ | 95.900+ | 103.300+ | 10.300+ | 4.200+ |
Número de controladores de agujas | 144 | 144 | 48 | 144 x 4 | 144 x 4 | 12 | 12 |
Soporte NAND | Alto | Medio | Bajo | Alto | Media | - | SÍ |
soporte eMMC | Alto | Bajo | Bajo | Alto | Bajo | - | - |
Soporte MCU | Alto | Alto | Alto | Alto | Alto | Alta | Alto |
Zócalos por módulo | Máximo 4 | 1 | 1 | Máximo 4 | Máximo 4 | 1 | 16 |
Número de módulos | 1 | 1 | 1 | 4 | 4 | 1 | 1 |
Velocidad de programación | Alta | Alta | Alta | Alta | Alta | Alta | Alto |
Syn/Asyn | Syn | ASyn | ASyn | ASyn | ASyn | ASyn | ASyn |
ISP-extendido | No | Restringido | Restringido | - | No | Sí | Sí |
Interfaz de comunicación | USB/LAN | USB | USB | USB | USB | USB & ATE | USB & LAN & ATE |
Medios de almacenamiento | Tarjeta SD | Tarjeta CF | - | - | - | SD | SD |
Serie de adaptadores de enchufe | GX | DX | SA | GX | DX | - | - |
Actualizaciones de unidades solicitadas por el usuario | Sí | Sí | No | Sí | Sí | Sí | Sí |
