Descripción

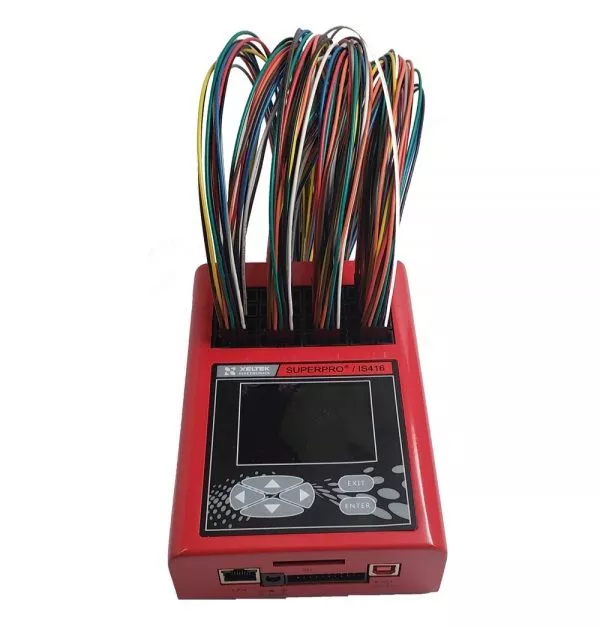

El Superpro IS416 es un programador universal de bandas en sistema que puede programar hasta 16 circuitos integrados a la vez. Además, el programador admite numerosos protocolos serie, como I2C, SPI, UART, BDM, MW, JTAG, CAN y RS232. La unidad puede conectarse a un PC mediante USB2.0 o LAN, o utilizarse en modo autónomo. El medio de almacenamiento es una tarjeta SD, que también se puede cambiar según las necesidades. Para la integración de la unidad en programas definidos por el usuario para, por ejemplo, aplicaciones de automatización, hay disponibles una DLL de pago, una API y comandos de línea de comandos, mediante los cuales se puede controlar la unidad a través de TIC, FCT, ATE.
Características
- Programador de producción ISP de alta velocidad y calidad industrial. La elección definitiva para la integración de subsistemas ISP.
- Admite casi todos los chips serie, incluidos, entre otros, SPI, I2C, JTAG, BDM, UART, MON, SCI, SWD, SBW, C2D, ICC, SWIM, SDQ, DBG, ICE, CSI, LIN
- Los fabricantes compatibles sonaBOV, Ali, Altera, Atmel, Catalyst, Cypress, Freescale, Fujitsu, Haier, Hitachi, Hynix, Infineon, IR, ISSI, Lattice, Macronix, Maxim, Microchip, Micron, NEC, Numonyx, NXP, ON, Panasonic, Renesas, Rohm, Samsung, Sanyo, Silicon, Labs, Spansion, SST, ST, Teridian, TI, Toshiba, Winbond, Xilinx, Zilog, etc
- Programa simultáneamente hasta 16 chips serie o 4 chips NAND, NOR, eMMC en paralelo
- Admite la programación ISP en serie para varios chips de diferentes modelos o tipos en una sola unidad
- Los puertos de control general proporcionan aislamiento de señales, aislamiento de relés, control de potencia, detección de clics, indicador LED de expansión y otras señales de control
- La programación de alta velocidad ajustable cumple los requisitos de carga de la placa o de longitud del cable ISP
- Tres modos: 1) Modo en línea. Conectado al PC local mediante USB2.0 (alta velocidad) 2) Modo sin conexión. Con su teclado autónomo, pantalla LCD y memoria portátil (tarjetas SD estándar), SuperPro IS416 puede funcionar independientemente sin conexión para una producción flexible y una configuración de campo. El tamaño del archivo del proyecto sólo está limitado por el tamaño de la memoria de la tarjeta SD.3) Modo de red. Conectado a la red local, control local o remoto.
- La avanzada tecnología del controlador de patillas proporciona señales más limpias, un rango de tensión más amplio y una frecuencia de reloj más precisa / alta. Los generadores de temporización precisos garantizan una mayor velocidad y una relación de producto cualificada para dispositivos con 1,2 V-5,0 Vcc
- Mecanismo de seguridad del chip: El circuito de autocalibración de voltaje preciso incorporado garantiza que el voltaje esté dentro del rango preestablecido en todo momento. La función de autodiagnóstico detecta continuamente los fallos de hardware para garantizar que la máquina funcione con normalidad.
- la protección contra sobrecorriente, sobretensión y ESD evita daños a los programadores
- La interfaz de funcionamiento del usuario se muestra mediante PCBA
- La función de registro de documentos y estadísticas de producción facilita el seguimiento de la calidad.
- Protección de derechos de autor con encriptación SD, gestión de derechos y encriptación de documentos, limitación de salida y control remoto.
- Funciones especiales personalizadas y software de algoritmos disponibles
- Programador web + software de gestión de red (opcional) crean un revolucionario modo de gestión para la escritura en red. La configuración del proyecto, el cambio de tareas y la actualización del software de todos los programadores pueden realizarse instantáneamente en un servidor, mientras que la supervisión de la calidad y las estadísticas de control de calidad pueden realizarse en tiempo real. Se puede realizar un seguimiento de errores como las escrituras en blanco, y los datos escritos sólo se almacenan en servidores locales o remotos para la seguridad de los datos.
- Con un adaptador de zócalo personalizado, SuperPro IS416 puede utilizarse como programador de producción fuera de línea, programando hasta 4 chips simultáneamente.
- Admite todos los protocolos ISP habituales (por ejemplo, I2C, SPI, UART, BDM, MW, JTAG, CAN, RS232)
- Interfaz de PC: USB2.0 (alta velocidad), LAN (100M)
- Medio de almacenamiento offline: tarjeta SD
- Teclado y pantalla: teclado de 6 teclas, pantalla LCD de 40 dígitos x 4 líneas
- Fuente de alimentación: CC 12 V / 1,5 A. Unidad de alimentación
- Unidad principal: dimensiones: 184 x 160 x 78 (mm); peso: 0,8 kg
- Embalaje: dimensiones: 310 x 250 x 145 (mm); peso: 1,65 kg
- Temperatura de funcionamiento: 0-50°C. Humedad: 20%-80
Más funciones
- Velocidad de programación ultrarrápida
SuperPro IS416 está diseñado para una alta velocidad de programación. Nuestros algoritmos aprobados por semiconductores, la precisión y las señales limpias garantizan un alto rendimiento de programación. Se ha desarrollado un diseño especial para eliminar el sobreimpulso y el rebote a masa. Los algoritmos se ejecutan con una arquitectura de máquina de estados construida con FPGA para conseguir una velocidad de programación ultraalta.
- Programación de hasta 16 placas de circuito impreso
SuperPro IS416 es compatible con casi todos los dispositivos serie, incluidos MCU, FLASH/EEPROM serie y la mayoría de los dispositivos de memoria paralela, como eMMC y NAND/NOR FLASH. Es un programador controlador de 96 patillas con 16 canales (6 E/S x 16 canales). SuperPro IS416 admite la mayoría de dispositivos ISP para programar 16 canales simultáneamente. Se pueden programar simultáneamente cuatro chips paralelos de alto recuento de pines, como NAND/eMMC. Se pueden programar simultáneamente cuatro chips paralelos de alto número de pines, como NAND/eMMC.
- Expansión Se pueden conectar hasta 12 dispositivos de programación
pueden conectarse a un único PC para programar varias placas, o todos los programadores pueden utilizarse en modo autónomo.
- Modo de producción en masa
SuperPro IS416 dispone de un modo de trabajo denominado "producción en masa", es decir, en cuanto el programador detecta que la placa de destino está lista y recibe una señal ISP, inicia inmediatamente la operación de la función definida por AUTO sin necesidad de utilizar el teclado. Para ello, el puerto ISP dispone de TPIN y TPOUT. TPOUT proporciona un nivel alto y TPIN es la línea de entrada para la detección de nivel. Cuando se cortocircuitan estos puntos en la placa objetivo, TPIN detecta un nivel alto inmediatamente después de que se aplique la señal ISP al punto de prueba, y se puede iniciar la secuencia de comandos AUTO.
- Mayor longitud de cable
soportada por velocidad ajustable Para aplicaciones industriales, se producen muchos problemas cuando la programación en el sistema (ISP) se realiza con un programador paralelo a través de un cabezal ISP. Los programadores paralelos restringen la tarjeta de destino a programar a una determinada distancia (normalmente menos de unos pocos centímetros). SuperPro IS416 es un programador serie con un cable ISP que puede programar una placa de destino hasta 1 m de distancia. Además de la capacidad del controlador por cable para aplicaciones a larga distancia, el controlador avanzado en el sistema permite ajustar la velocidad de funcionamiento a efectos de temporización de la ejecución. Líneas VDD (0-5,5 V / 0,5 A) y Vpp (0-15 V / 0,2 A) para alimentar la placa objetivo y el objetivo.
Funciones del software
- Archivos de proyecto
El archivo de proyecto guarda los preparativos antes de la programación. También permite restaurar y guardar el entorno de trabajo. El archivo de proyecto contiene el tipo de unidad, los datos de la memoria intermedia, los ajustes de las opciones de funcionamiento, los ajustes de los bits de configuración y los comandos por lotes. Los archivos de proyecto pueden protegerse con contraseña para aumentar la seguridad y fiabilidad cuando los manejan operadores sin formación. Grupo de proyectos: ejecuta varios archivos de proyecto por lotes Se pueden programar varios chips simultáneamente utilizando la función Grupo de proyectos del software SuperPro IS416. - El grupo de proyectos
organiza la ejecución por lotes de varios proyectos y está disponible en todos los modelos SuperPro ISP. Otros programadores ISP requieren un demultiplexor para programar dos chips con un solo programador ISP, y esta solución no es adecuada para la producción en serie, ya que la programación de los chips lleva más tiempo, genera ruido e incurre en costes adicionales de hardware y mano de obra. - SuperScale Project Group
Los PCBA complicados o los PCBA combinados pueden requerir varios programadores para funcionar correctamente. El Grupo de Proyectos de Superescala es responsable del flujo de trabajo de múltiples programadores. - Función Autom ática
La Función Automática organiza varias funciones en un grupo secuencial (Borrar, Comprobar en Blanco, Programar, Verificar y Proteger). Las funciones se ejecutan en orden secuencial, de forma similar a un comando por lotes. - Estadísticas de producción
Se puede utilizar un archivo de registro para almacenar información de funcionamiento antes de finalizar el programa. Los archivos de registro también pueden utilizarse para facilitar el seguimiento de la calidad. - Modo fábrica
Este modo está diseñado para la producción en serie en la fábrica. Para evitar que los errores de funcionamiento destruyan los chips y escriban datos incorrectos en el chip, SuperPro funciona en modo autofuncionamiento. El administrador puede establecer una contraseña para impedir el acceso no autorizado al sistema. - XPlayer
SuperPro IS416 admite archivos JAM, SVF y Staple de ACTEL, Xilinx y ALTERA. SuperPro IS416 también admite archivos Direct C de ACTEL. Los archivos STP o JAM se pueden generar con herramientas de diseño como ISE y Quartus II. - Reconocimiento automáticode tipos de archivo
Admitimos casi todos los formatos de archivo conocidos, incluidos los formatos de archivo con funciones de reconocimiento automático: Binario, Intel (lineal y segmentado) Hex, Motorola S, Tektronix (lineal y segmentado), JEDEC, POF, etc. - Incremento automáticode números de serie
El Superpro IS416 dispone de generación automática de números de serie electrónicos. Esta función se implementa configurando Incremento automático en la Opción de funcionamiento. El Incremento automático permite a los usuarios añadir un número de serie único a la unidad. Después de cada programación correcta, el software cambia automáticamente el valor por el incremento especificado. - Gestión de códigos de barras
también está disponible para realizar todas las tareas de configuración escaneando los códigos de barras de la hoja de trabajo. - Protección de derechos de autor
con encriptación SD, encriptación de archivos de proyecto y control de acceso, control de volumen y control remoto.
Circuitos integrados compatibles
Especificación
Especificaciones del aparato | SuperPro IS01 |
---|---|
Protocolos admitidos | I2C, SPI, UART, BDM, MW, JTAG, CAN, RS232 |
Protección ESD | Sí (nivel de E/S 1,5 V - 4 V) |
Memoria | Tarjeta SD (máx. 4 GB) |
Automatización | La interfaz ATE permite el funcionamiento y control externos |
Temperatura de funcionamiento | 10°C a 50°C |
Potencia objetivo | VDD (0-5,5V / 0,5A) Vpp (0-15V / 0,2A) |
Interfaces | Conexión USB 2.0 Conexión ATE |
Comparación de modelos | SuperPro 7500 | SuperPro 6100N | SuperPro 610p | SuperPro 7504 | SuperPro 6104N | SuperPro IS01 | SuperPro IS416 |
---|---|---|---|---|---|---|---|
Número de dispositivos compatibles | 122.900+ | 103.300+ | 33.900+ | 95.900+ | 103.300+ | 10.300+ | 4.200+ |
Número de controladores de agujas | 144 | 144 | 48 | 144 x 4 | 144 x 4 | 12 | 12 |
Soporte NAND | Alto | Medio | Bajo | Alto | Media | - | SÍ |
soporte eMMC | Alto | Bajo | Bajo | Alto | Bajo | - | - |
Soporte MCU | Alto | Alto | Alto | Alto | Alto | Alta | Alto |
Zócalos por módulo | Máximo 4 | 1 | 1 | Máximo 4 | Máximo 4 | 1 | 16 |
Número de módulos | 1 | 1 | 1 | 4 | 4 | 1 | 1 |
Velocidad de programación | Alta | Alta | Alta | Alta | Alta | Alta | Alto |
Syn/Asyn | Syn | ASyn | ASyn | ASyn | ASyn | ASyn | ASyn |
ISP-extendido | No | Restringido | Restringido | - | No | Sí | Sí |
Interfaz de comunicación | USB/LAN | USB | USB | USB | USB | USB & ATE | USB & LAN & ATE |
Medios de almacenamiento | Tarjeta SD | Tarjeta CF | - | - | - | SD | SD |
Serie de adaptadores de enchufe | GX | DX | SA | GX | DX | - | - |
Actualizaciones de unidades solicitadas por el usuario | Sí | Sí | No | Sí | Sí | Sí | Sí |
