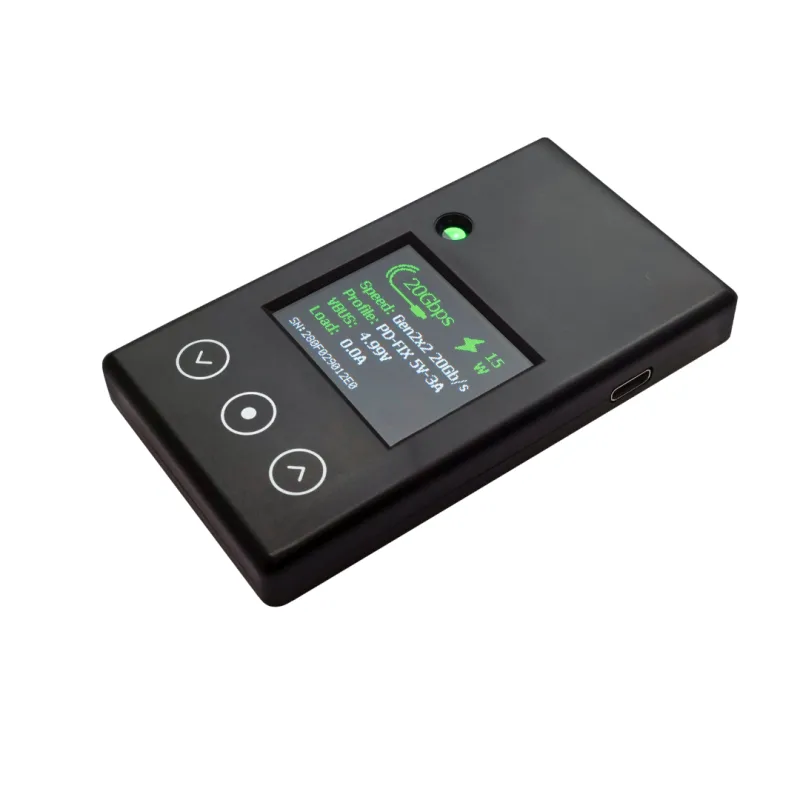

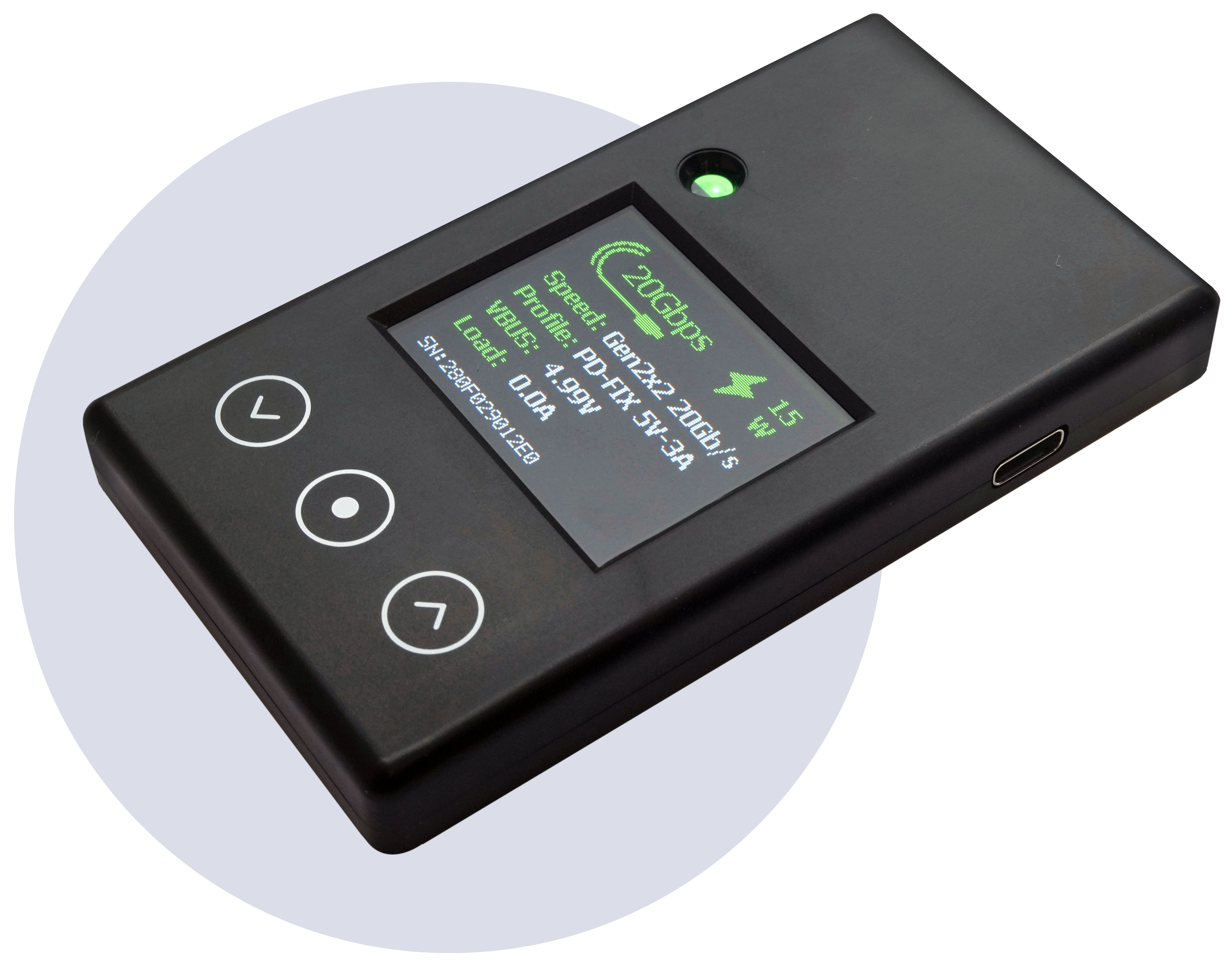

Passmark Puerto de bucle USB-C de 20 G

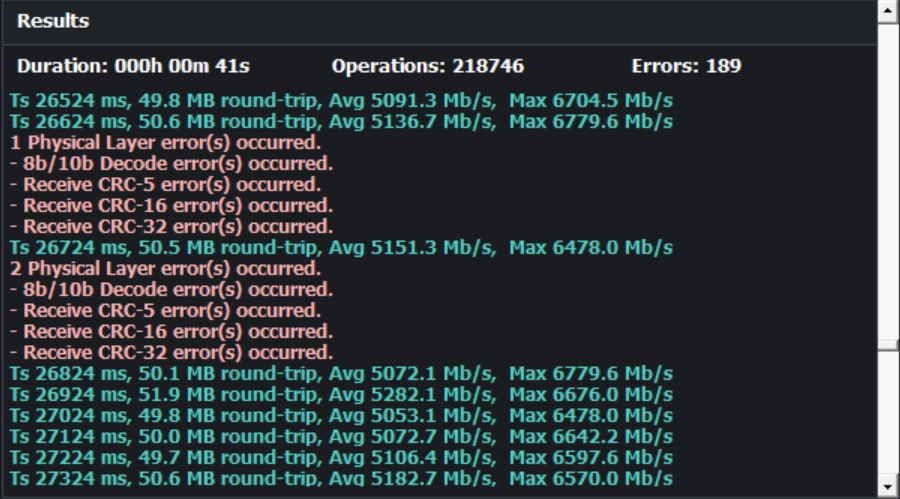

Detección de errores

Detecta y diagnostica problemas en los puertos USB identificando errores de transmisión de datos durante las pruebas.

La prueba de bucle invertido verifica que los datos enviados por el host se devuelvan exactamente, garantizando así la integridad total de los datos.

Todos los errores quedan registrados, incluyendo el número y el tipo de error, lo que permite identificar de forma precisa los puertos USB defectuosos o poco fiables.

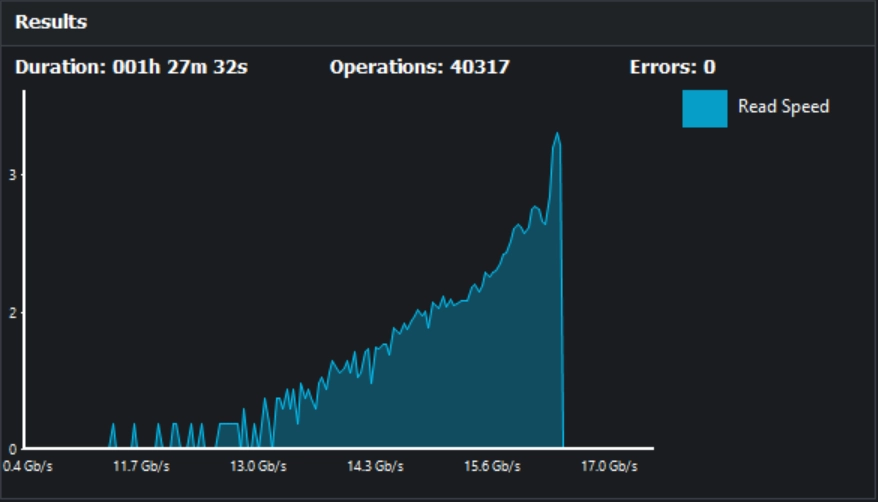

Pruebas de fiabilidad y rodaje

Realice pruebas de estrés a largo plazo sometiendo el puerto USB a una carga continua de transferencia de datos.

Esto permite evaluar la estabilidad a largo plazo y detectar defectos esporádicos o dependientes de la temperatura que podrían no aparecer en pruebas a corto plazo.

Ideal para pruebas de rodaje y para validar la fiabilidad del sistema bajo carga continua.

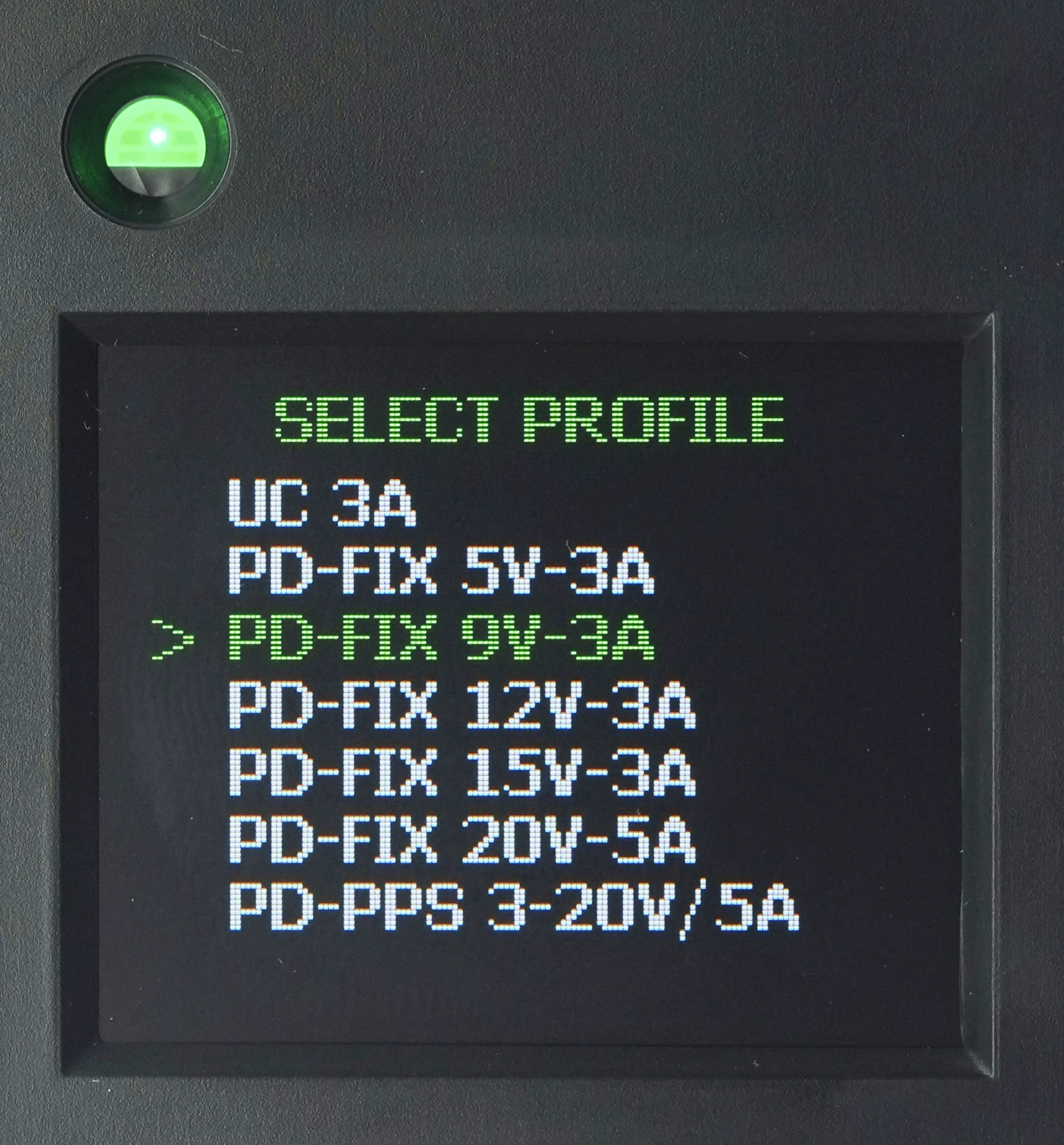

Perfilado de puertos

Analice todo el potencial de un puerto USB utilizando la comunicación USB Power Delivery (PD).

El dispositivo puede leer los perfiles de rendimiento anunciados, incluidos los voltajes admitidos, los límites de corriente y la potencia máxima disponible.

Además, se pueden activar niveles de voltaje específicos (hasta 48 V con EPR), lo que permite realizar pruebas exhaustivas en todos los modos de alimentación compatibles.

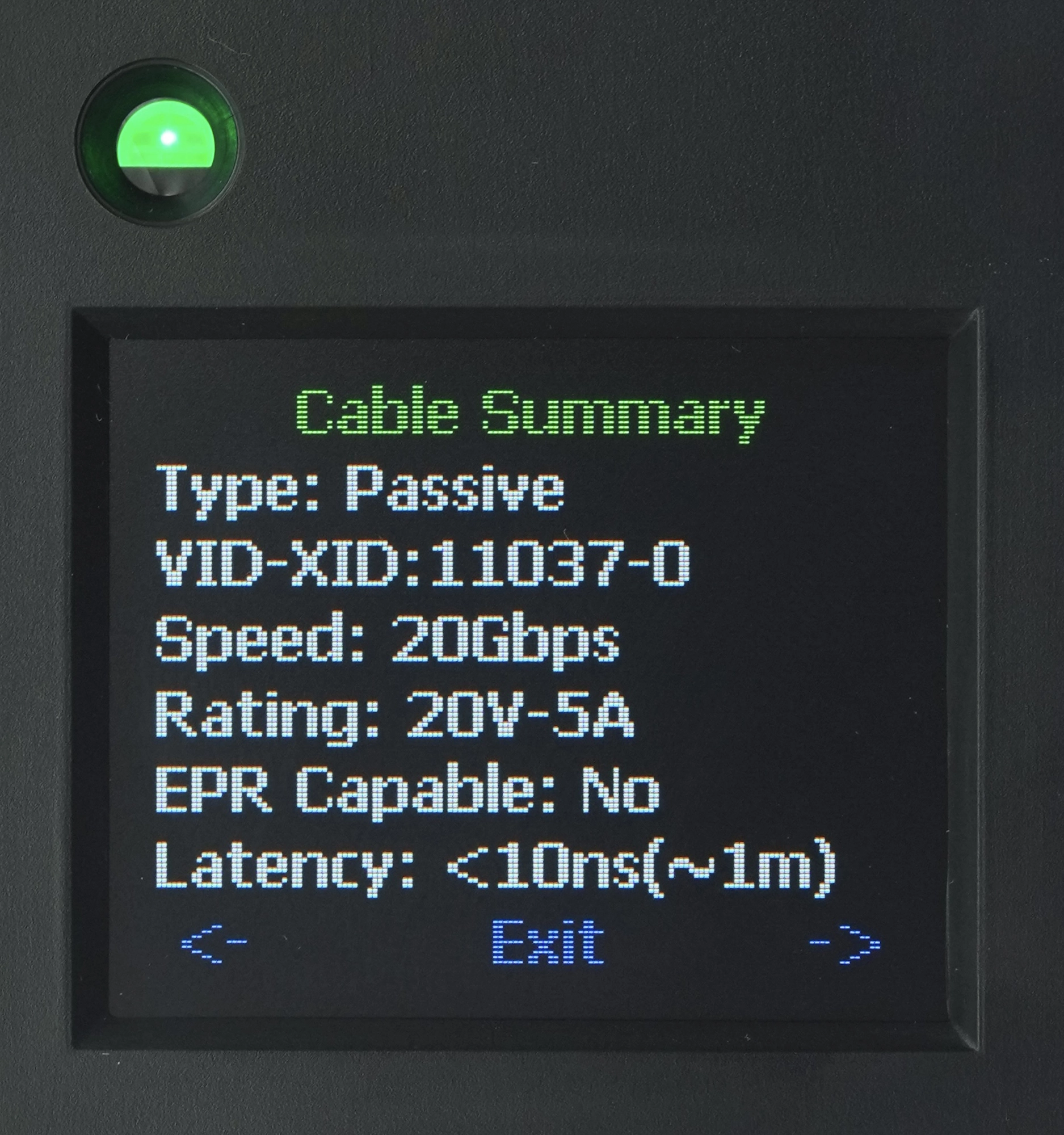

Detección de cables

La información detallada sobre los cables USB-C conectados se obtiene a través del protocolo USB Power Delivery.

Esto incluye datos de identificación, velocidades de transferencia de datos compatibles y características de rendimiento disponibles. De esta forma, se garantiza que los cables utilizados sean adecuados para transmisiones de datos de alta velocidad y aplicaciones de alta potencia.

Actualizaciones de software, automatización de API y firmware

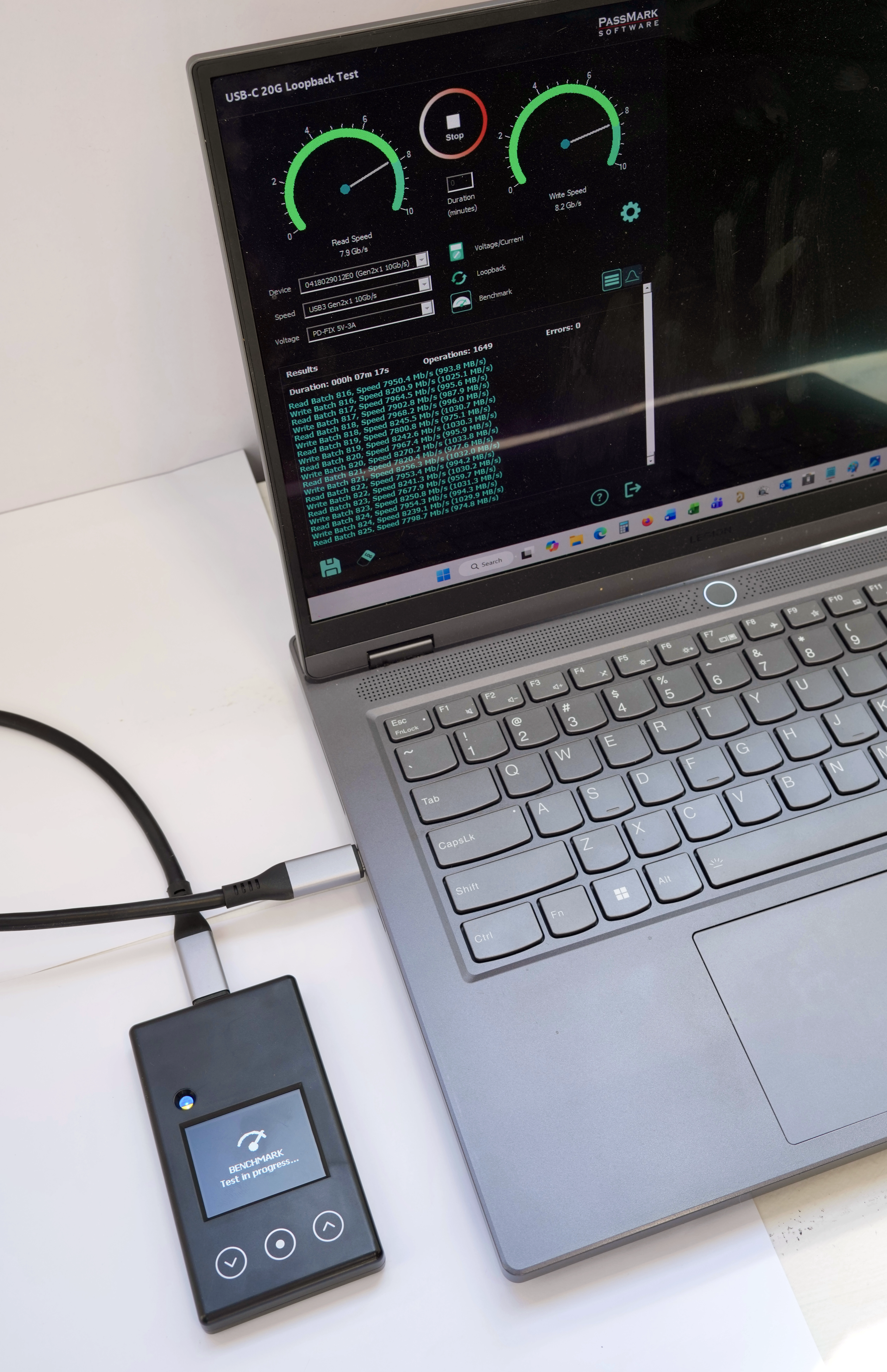

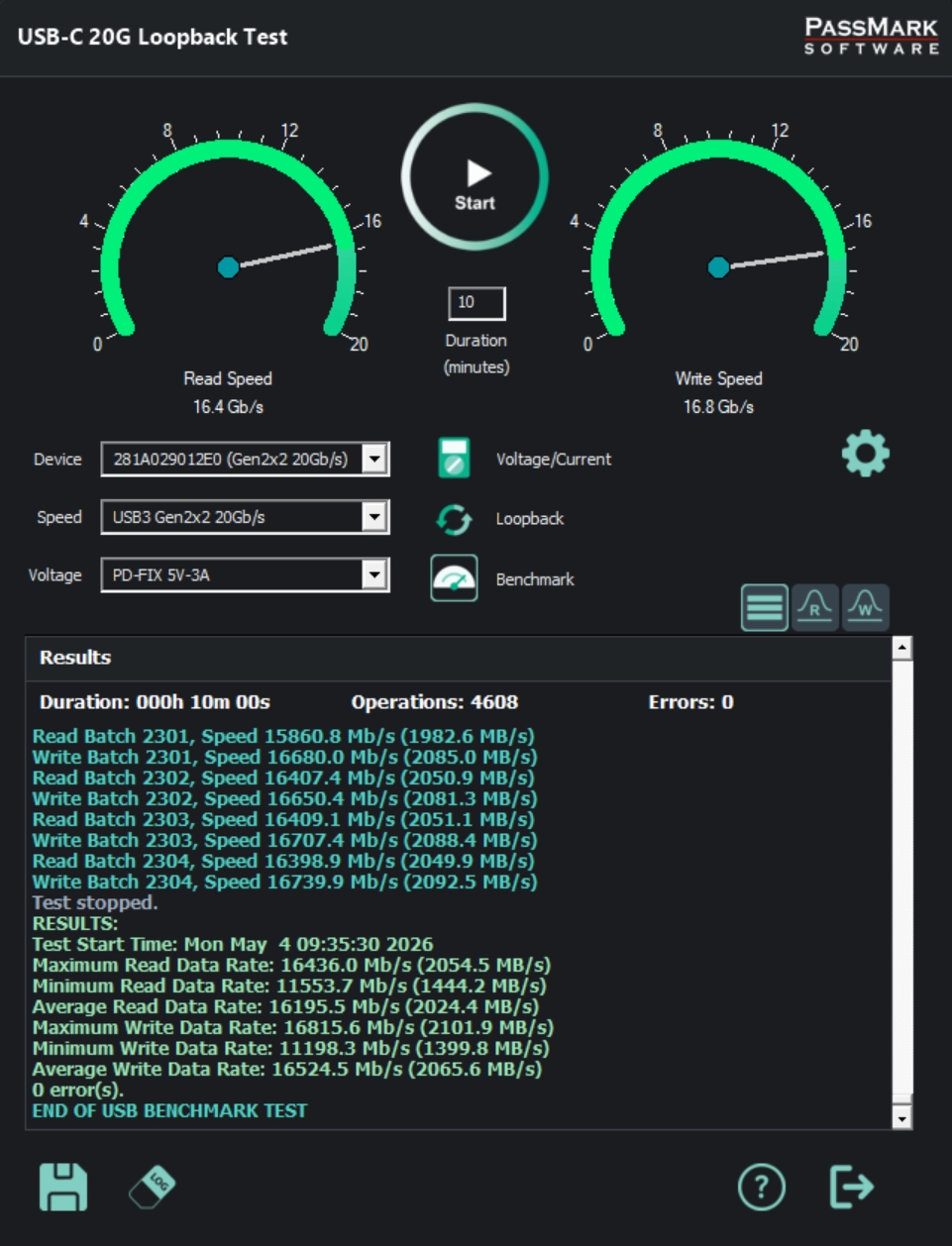

Software para PC

El adaptador de bucle USB-C de 20 G incluye una aplicación dedicada para Windows que permite controlar el dispositivo y realizar diversas pruebas. El software ofrece una interfaz de usuario intuitiva para configurar las pruebas, seleccionar velocidades y voltajes, y visualizar los resultados. Los datos se pueden mostrar en forma de registros o gráficos y guardar para su posterior análisis.

Compatibilidad con API para la automatización

Se dispone de una API para la comunicación entre el dispositivo y el software externo. Esto permite a los usuarios crear scripts personalizados y automatizar secuencias de prueba. Resulta especialmente útil para la integración en líneas de producción o entornos de validación y pruebas complejos.

Firmware actualizable

El dispositivo admite actualizaciones de firmware para garantizar mejoras continuas. Esto asegura la compatibilidad con futuros estándares USB y, al mismo tiempo, permite la integración de nuevas funciones y optimizaciones.
Esto ayuda a proteger la inversión a largo plazo en la plataforma de pruebas.

Áreas de aplicación

Fabricación y control de calidad: Pruebas exhaustivas de los conectores USB en entornos de producción para garantizar una alta calidad constante.

Pruebas de conformidad: Verificación del cumplimiento de las especificaciones USB, incluyendo la velocidad de transferencia de datos, la fuente de alimentación y la compatibilidad.

Diagnóstico y reparación de equipos informáticos: Evaluación rápida del estado y el rendimiento de los puertos USB durante las labores de mantenimiento y reparación.

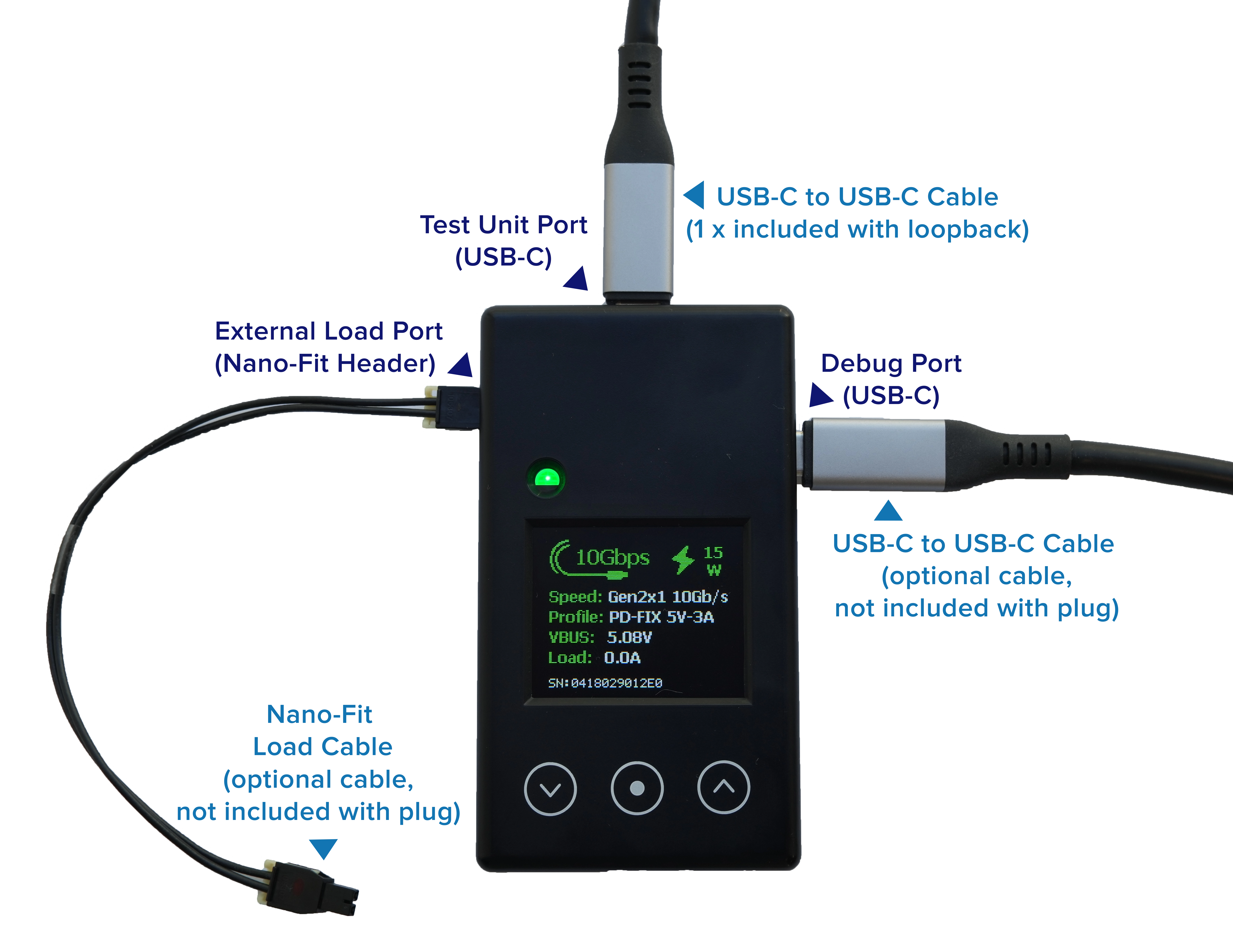

Conexiones de dispositivos

Conexión del equipo de prueba:
Este conector USB-C se enchufa al puerto USB que se está probando. Una vez conectado, el dispositivo bajo prueba se alimenta a través del puerto USB y el adaptador de bucle USB de 20 Gbps se inicia automáticamente.

Puerto de carga externo:
Permite aplicar una carga adicional al cable USB para realizar pruebas en condiciones de funcionamiento reales. Ideal para simular diversos escenarios de alimentación. El conector cuenta con protección contra sobrecorriente integrada y se controla mediante software. El cable de carga Nano-Fit se vende por separado y no está incluido.

Puerto de depuración:
Conexión opcional para una alimentación estable o para conectar un segundo sistema con fines de registro y diagnóstico. Permite el funcionamiento independiente del dispositivo, facilitando así el diagnóstico incluso con conexiones de prueba defectuosas o inestables. Además, mejora la fiabilidad de la detección de cables al eliminar los retrasos en el encendido.

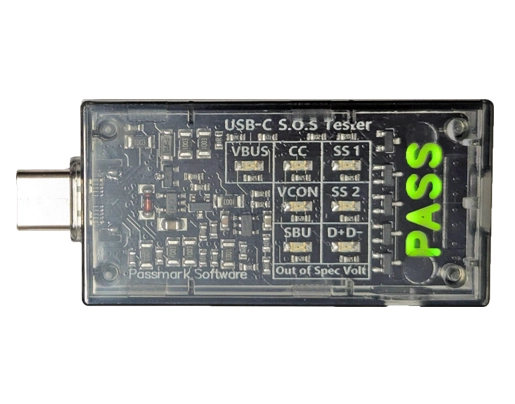

Prueba preliminar de sobretensión con USB-C SOS

Proteja su puerto de bucle USB-C comprobando posibles fallos de sobretensión con el comprobador de cortocircuitos PASSMARK USB-C SOS. Este robusto y fácil de usar conector de prueba indica visualmente la tensión aplicada en segundos, protegiendo su puerto de bucle USB-C de posibles daños. Esto resulta especialmente útil para realizar pruebas en entornos de producción.

Si la prueba previa SOS de USB-C resulta exitosa, puede proceder con un diagnóstico de fallas más completo utilizando el conector de bucle invertido USB-C de 20 Gb y el software asociado.
