Descripción
La Tarjeta de Prueba PCIe Gen3 es adecuada para solucionar problemas y probar ranuras PCIe Gen3, Gen2 y Gen1. La Tarjeta de Prueba PCIe también es compatible con PCIe Gen4 y Gen5, pero la velocidad máxima de prueba está limitada a Gen3.
Características
- Para solucionar problemas y probar ranuras PCIe Gen 3
- Asegúrate de que el puerto admite velocidades de transferencia Gen 3.
- Diagnostica, soluciona problemas y prueba la funcionalidad de E/S PCIe de tu PC.
- Para utilizar con software de pruebas PassMark compatible.
Prueba de transmisión de datos
comprueba que se pueden enviar y recibir datos desde el puerto
comprueba las tasas de error PCIe y las velocidades de transferencia (8 Gbit/s por carril, hasta 5500 MBps cuando se utiliza x4 Edge) en Windows
Comprueba las ranuras PCIe de tu PC
comprueba si tus ranuras PCIe son Gen3 8 Gb/s o 5 Gb/s o 2,5 Gb/s
Encaja en la ranura PCIe x8. Se necesita un adaptador para x1 y x4 (no incluido en el kit).
Prueba de carga
Asegúrate de que el sistema permanece estable bajo una carga prolongada
comprueba varias ranuras PCIe simultáneamente
Informe avanzado de errores
controla los errores de la capa física y de la capa de enlace durante las pruebas de estrés
Los errores notificados incluyen
- TLP envenenado (no corregible)
- TLP malformado (no corregible)
- TLP defectuoso (corregible)
- DLLP defectuoso (corregible)
- Error de protocolo de control de flujo (no corregible)
- Tiempo de espera del temporizador de repetición (corregible)

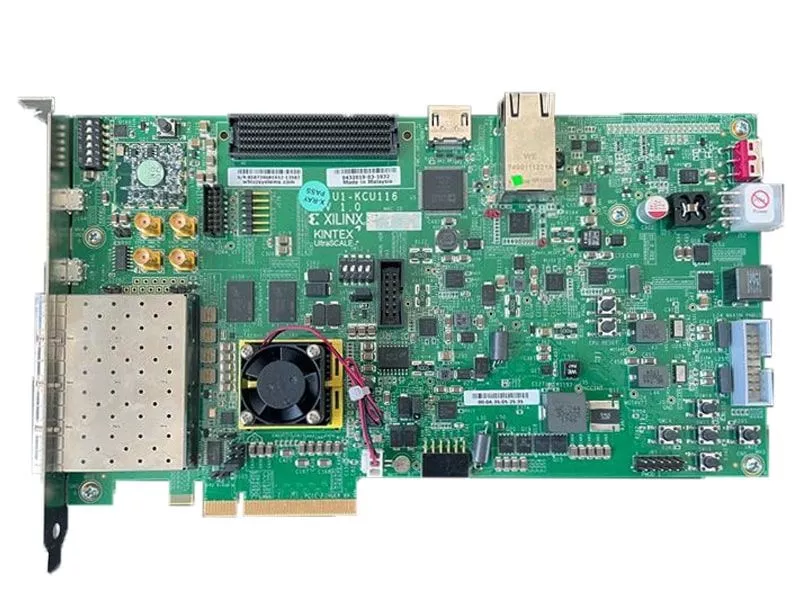

FPGA AMD Kintex UltraScale+ KCU116
Nota: Este es un kit de evaluación de hardware de Xilinx. Por lo tanto, la garantía de Xilinx es de 30 días. Se trata de piezas caras y NO son adecuadas para pruebas en líneas de producción de gran volumen. Recomendamos encarecidamente probar las ranuras PCIe sospechosas con hardware barato desechable (por ejemplo, tarjetas GPU o NIC o comprobadores de cortocircuitos) antes de utilizar esta tarjeta en una ranura.
PREGUNTAS FRECUENTES
La tarjeta de pruebas PassMark PCIe Gen3 se suministra con un kit de evaluación de hardware de Xilinx. Por tanto, la garantía de Xilinx es de 30 días. Se trata de piezas caras y NO son adecuadas para pruebas en líneas de producción de gran volumen. Recomendamos encarecidamente probar las ranuras PCIe sospechosas con hardware barato desechable (por ejemplo, tarjetas GPU o NIC o comprobadores de cortocircuitos) antes de utilizar esta tarjeta en una ranura.
Sí, PCIe Gen3.0 se suele citar a 8 Gbps por carril, pero las velocidades de datos nunca alcanzarán estas velocidades en un dispositivo real porque parte del ancho de banda de señalización se utiliza para la codificación de bits, TLP, DLLP y sobrecarga PLP. En un PC que funcione correctamente con un único dispositivo PCIe conectado, normalmente deberías ver los resultados de velocidad máxima medidos que se indican en la tabla siguiente:
Ancho de carril PCIe Gen3 | Velocidad esperada |
X1 | 985 MB/s |
X18 | 5500 MB/s |
La tarjeta de prueba PCIe tiene un ancho de banda máximo de 5500 MB/s, por lo que no se puede comparar con el ancho de banda máximo x8 de PCIe Gen 3.0 de ~7880 MB/s.
La tarjeta de prueba PCIe tiene un borde x1 y otro x4. El borde x1 puede utilizarse en cualquier ranura PCIe (x1 y superiores). El borde x4 puede utilizarse en cualquier ranura PCIe x4 y superiores. Las tarjetas PCIe no pueden insertarse en ranuras más cortas que la longitud de su conector de borde.
La tarjeta de prueba PCIe puede probarse en cualquier generación de ranuras PCIe. La tarjeta de prueba PCIe funciona a velocidades de hasta gen3.0 (8 Gbit/s por carril). Las capacidades de un enlace PCIe dependen de las características de velocidad más altas que puedan acordar tanto el punto final como el anfitrión. Si la tarjeta de prueba PCIe se inserta en una ranura gen3.0, funcionará a gen3.0. Si se inserta en una ranura gen2.0, la tarjeta limitará su rendimiento a gen2.0. Si se inserta en una ranura gen1.0, estará limitada por la ranura para funcionar a gen1.0.
- Windows 7, 8, 10 y 2008 Server (en 32 y 64 bits).
- Linux no es compatible.
Se necesita un controlador de dispositivo para Windows. Windows solicitará el controlador de dispositivo cuando se utilice una tarjeta por primera vez. El proceso de instalación se explica en la guía de instalación. El controlador de dispositivo puede descargarse de la página de descargas.
Sí, puedes ver los dispositivos en el Administrador de dispositivos de Windows. Aparecerán con la etiqueta "Xilinx DMA".
Sí, puedes ejecutar varias instancias de la aplicación PCIeGen3Test al mismo tiempo, pero debes asegurarte de que las tienes todas abiertas y configuradas para utilizar las tarjetas PCIe correctas antes de ejecutar la primera prueba.
Sí, el conector ATX de 6 patillas suministra alimentación a la tarjeta y debe estar siempre conectado. Hay dos formas de alimentar la tarjeta.
Opción 1: Conectar a través de la fuente de alimentación mediante el cable adaptador ATX incluido.
Opción 2: Conectar a través de la fuente de alimentación externa incluida.
NO conectes el conector de 6 patillas de una fuente de alimentación ATX de PC directamente a J52. El conector ATX de 6 patillas tiene una asignación de patillas diferente a la de J52. Conectar un conector ATX de 6 patillas a J52 dañará la tarjeta de prueba PCIe y anulará la garantía de la placa.
Se utilizan transferencias DMA por paquetes.
Sí, pero necesitas Vivado Lab Edition para actualizar el firmware de la tarjeta. De lo contrario, puedes devolvernos tu tarjeta de pruebas PCIe para que la actualicemos.
Sí, al ejecutar la prueba de bucle invertido, la aplicación de prueba PCIe informa de los siguientes errores de bajo nivel:
Nombre del error | Clasificación y gravedad | Capa detectada |
---|---|---|
Receptor Error | Corregible | Físico |
TLP erróneo | Corregible | Enlace |
DLLP defectuoso | Corregible | Enlace |
Tiempo de espera de repetición | Corregible | Enlace |
Repetición de número | Corregible | Enlace |
TLP envenenado recibido | No corregible - No fatal | Transacción |
Error de comprobación ECRC | No corregible - No fatal | Transacción |
Solicitud no admitida | No corregible - No fatal | Transacción |
Tiempo de espera de finalización | No corregible - No fatal | Transacción |
Abortar finalización | No corregible - No fatal | Transacción |
Finalización inesperada | No corregible - No fatal | Transacción |
Error de entrenamiento | No corregible - Fatal | Físico |
Error de protocolo DLL | No corregible - Fatal | Enlace |
Desbordamiento del receptor | No corregible - Fatal | Transacción |
Error de protocolo de control de flujo | No corregible - Fatal | Transacción |
TLP malformado | No corregible - Fatal | Transacción |
En función de la gravedad, los errores PCIe notificados por la aplicación se clasifican de la siguiente manera:
Corregibles: errores que pueden afectar al rendimiento (como latencia, ancho de banda), pero no se pierden datos/información y la conexión PCIe sigue siendo fiable. Estos errores se corrigen por hardware y no es necesaria la intervención del software.
No corregibles No graves: errores que no afectan a la conexión PCIe, pero se pierden datos/información. Los errores no graves son transacciones corruptas que no se pueden corregir. Sin embargo, la tarjeta PCI de prueba sigue funcionando correctamente y no se ven afectadas otras transacciones, sólo se ven afectadas determinadas transacciones.
No corregible Fatal: Errores que afectan a la conexión PCIe, es decir, la conexión PCIe deja de ser fiable y se pierden datos/información.
Especificación
Código del producto | PM142 |
---|---|
Estándar PCIe | Gen3, Gen2 y Gen 1 (también compatible con Gen4 y Gen 5, funciona a velocidad Gen3) |
Conector físico | conector de borde PCIe x8 (puede utilizarse en x1 con un adaptador de x8 a x1) |
Velocidad máxima | 8 Gbps por carril |
Modos de transferencia PCIe | DMA - Acceso directo a memoria |
FGPA | FPGA Xilinx Kintex UltraScale+ XCKU5P-2FFVB676E |
Tiempo | 100 MHz |
Memoria del dispositivo | 1 GB de memoria de componentes DDR4 (dos dispositivos [256 MB x 16]) |
Tensión de funcionamiento | 12 VDC mediante adaptador externo (incluido) |
Dimensiones | Altura: 17,59 cm (6,927 pulg.) Grosor (±5 %): 0,1549 cm (0,061 pulg.) Longitud: 24,13 cm (9,5 pulg.) |
Peso | 256 g |
Normas CEM | EN 55022:2010, EN 55024:2010 |
Temperatura de almacenamiento | -25°C a +60°C |
Temperatura de funcionamiento | 0°C a +45°C |
Humedad | 10 % a 90 % sin condensación |
Modelo | FPGA AMD Kintex UltraScale+ KCU116 |
Número de modelo | PMPCIE03 |
Conformidad eléctrica | CE |
RoHS (sin plomo) | Sí |
