1.949,00 € Neto
2.319,31 € IVA incl.
En stock, tiempo de entrega: 1-3 días
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
- Garantía de 3 años
- 2,5% de descuento por pago anticipado
- Si utilizas la forma de pago anticipado mediante transferencia bancaria, se descontará automáticamente el 2,5% del importe de la compra en el momento del checkout.
- Aprovecha la promoción de verano de Micsig y compra el MDO5004 con más del 45 % de descuento. Válida hasta el 31 de agosto de 2024.
Configuración del producto
Descripción
Con el MDO5004, Micsig presenta su primer osciloscopio de sobremesa. Al igual que los conocidos osciloscopios tipo tableta, este dispositivo también incorpora un chip de alto rendimiento que ejecuta el firmware Android propio de la compañía, Sigtest.
El osciloscopio de alta resolución de la serie MDO cuenta con un ancho de banda de 500 MHz, una frecuencia de muestreo de 3 GSa/s, 4 canales analógicos, una profundidad de memoria de 360 Mpts y una resolución vertical de 12 bits. Su perfil excepcionalmente delgado, de tan solo 4 cm, ahorra espacio y permite un peso muy reducido.
La pantalla táctil integrada de 14 pulgadas con una resolución de 1920 x 1200 píxeles y el convertidor analógico-digital de 12 bits permiten una visualización detallada de la forma de onda.

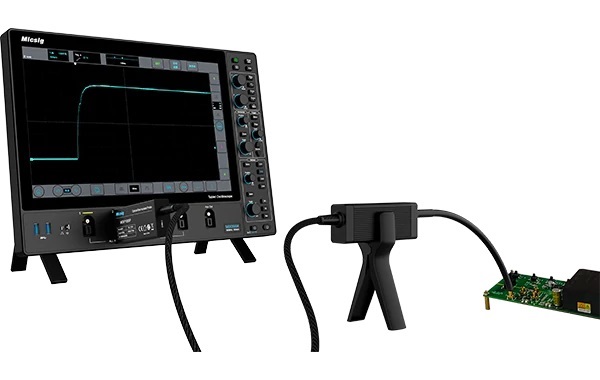

Micsig ofrece una amplia gama de sondas; eche un vistazo a la sección de sondas.
El osciloscopio incorpora la interfaz de sonda Mic-OPI™ original, que detecta automáticamente las sondas y permite la calibración con un solo toque. El dispositivo también cuenta con diversas interfaces, como USB 3.0 host, USB tipo C, LAN, HDMI, salida de disparo, etc.
Gracias al sistema de disparo digital, la fluctuación del disparo es mínima y la precisión del mismo es muy alta. Además, el osciloscopio admite de fábrica el disparo por bus serie y la decodificación de bus RS-232/422/485/UART, CAN, CAN FD, LIN, SPI, I²C, ARINC-429 y MIL-STD1553B.
Características
- Osciloscopio compacto de 4 canales
- Ancho de banda de 500 MHz
- Frecuencia de muestreo en tiempo real de 3 GS/s.
- Sistema operativo Android
- Profundidad de memoria de hasta 360 Mpts.
- Pantalla LCD de 14 pulgadas, resolución de 1920x1080, pantalla táctil capacitiva multitáctil.
- Interfaces: WLAN, USB 3.0/2.0 Host, USB Tipo-C, HDMI, Salida de disparo, Conexión a tierra
- Conexión para la calibración de la sonda.
- Admite activación y decodificación de bus: RS-232/422/485/UART, CAN, CAN FD, LIN, SPI, I²C, ARINC-429, MIL-STD1553B.
- Software para PC y aplicación móvil para iOS y Android para el control remoto del osciloscopio.
- Memoria integrada de 32 GB para grabación de formas de onda y vídeo.
- Compartir pantalla a través de Wi-Fi, USB y HDMI.
Funciones del osciloscopio

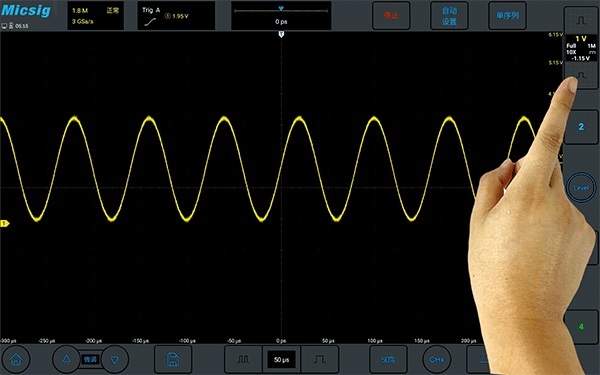

fácil de usar
Equipada con el sistema operativo específico para cada dispositivo, SigTestUI™, y con 10 años de experiencia acumulada en diseño de interfaces de usuario, la serie MDO se ha perfeccionado para simplificar todas las interfaces de usuario, de modo que incluso los ingenieros con menos experiencia puedan aprender a utilizarlas en tan solo 5 minutos.
Nivel de ruido muy bajo
El nivel de ruido de la serie MDO es inferior a 90 μVrms en un ancho de banda completo de 500 MHz, lo que permite a los ingenieros capturar con precisión incluso señales débiles pero importantes al depurar circuitos.
Filtro digital de hardware
Los filtros de hardware digitales pueden dejar pasar o bloquear selectivamente componentes de la señal dentro de un rango de frecuencia específico, lo cual es muy útil para analizar bandas de frecuencia específicas de una señal u observar cambios en ciertos componentes de frecuencia.
Profundidad de memoria de 360 Mpts
Una capacidad de memoria de hasta 360 Mpts garantiza una excelente fidelidad de la señal. La memoria segmentada divide el espacio de almacenamiento limitado en múltiples segmentos pequeños, lo que permite capturar las señales objetivo varias veces durante periodos prolongados y reproducirlas para su posterior análisis.
Muchas funciones de activación
Decodificación y activación del bus serie
Admite activación y decodificación en serie (RS-232/422/485/UART, CAN, CAN FD, LIN, SPI, I²C, ARINC-429, MIL-STD1553B), así como activación por flanco, pulso, lógica, tiempo de espera, PW inactivo, subida, flanco N y vídeo.
Mediciones automáticas
31 mediciones automáticas para una amplia gama de necesidades de medición.
función de compartir pantalla
El contenido de la pantalla del osciloscopio se puede transmitir fácilmente a un monitor externo a través del puerto HDMI integrado.
Especificación
| Modelo |  MDO5004 | MDO3504 | MDO2504 |
|---|---|---|---|
| ancho de banda | 500 MHz | 350 MHz | 250 MHz |
| Movilidad ascendente | ≤0,7 ns | ≤1ns | ≤1,4 ns |
| Canales analógicos | 4 | 4 | 4 |
| Frecuencia de muestreo en tiempo real | 3 GSa/s | 3 GSa/s | 3 GSa/s |
| Profundidad de almacenamiento | 360 Mpts | 360 Mpts | 360 Mpts |
| Tasa máxima de captura de forma de onda | 230.000 Wfms/s | 230.000 Wfms/s | 230.000 Wfms/s |
| Ruido | <90 µVrms | <90 µVrms | <90 µVrms |
| Interfaces | Host USB 3.0, USB Tipo-C, HDMI, salida de disparo | Host USB 3.0, USB Tipo-C, HDMI, salida de disparo | Host USB 3.0, USB Tipo-C, HDMI, salida de disparo |
| Anuncio | Pantalla táctil completa de 14 pulgadas, resolución de 1920 x 1200. | Pantalla táctil completa de 14 pulgadas, resolución de 1920 x 1200. | Pantalla táctil completa de 14 pulgadas, resolución de 1920 x 1200. |
| Dimensiones/Peso neto | 400 x 280 x 35,8 mm / 4,3 kg | 400 x 280 x 35,8 mm / 4,3 kg | 400 x 280 x 35,8 mm / 4,3 kg |
