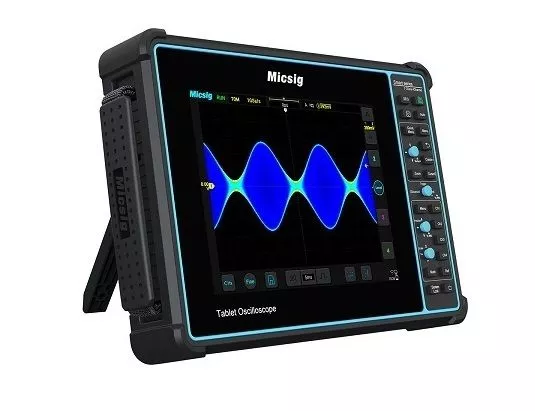

Micsig Osciloscopio automotriz SATO1004

El SATO1004 es un osciloscopio de 4 canales con amplias funciones de diagnóstico automotriz y ancho de banda de 100 MHz.

627,00 €*

Contenido: 1
  • 3 años de garantía
  • 2,5% de descuento por pago anticipado

Sin gastos de envío

En stock, tiempo de entrega: 1 -3 días

Más información
Modelo
Solicitar presupuesto
Paypal-icon
Mastercard-icon
visa-icon
klarna-icon
Sepa-lastschrift-icon
invoice-icon
Número de producto: SATO1004
Fabricante: Micsig

Descripción

El SATO1004 es el modelo sucesor del ATO1104, un innovador osciloscopio para automoción que es el primer osciloscopio del mundo de uso móvil sobre el terreno que puede manejarse de forma puramente táctil y dispone de completas funciones de diagnóstico para automoción. El funcionamiento con batería puede durar hasta 5 horas y, si es necesario, puede prolongarse indefinidamente sustituyéndola por una batería de repuesto.

Al igual que su predecesor, el SATO1004 se centra en el diagnóstico del automóvil, pero mejora la usabilidad al cambiar de un sistema operativo Linux a Android. Por otra parte, además de la entrada puramente táctil, el nuevo modelo dispone de codificadores giratorios y teclas analógicas, así como de una salida de disparo externa para que el dispositivo pueda utilizarse también como osciloscopio de sobremesa.  Además de la descodificación del bus serie, el SATO1004 también ofrece varias funciones de diagnóstico del automóvil, como pruebas de los circuitos de carga y arranque, pruebas de presión como la compresión de los cilindros y la presión del combustible.

El SATO1004 tiene una velocidad de muestreo de hasta 70 Mpts de profundidad de memoria, una velocidad de adquisición de señales de hasta 130.000 wfm/s (modo de memoria segmentada), 4 canales, 100 MHz de ancho de banda y 1 GSa/s de velocidad de muestreo. Además, la pantalla LCD táctil ofrece una resolución de 800 * 600 píxeles, que también admite el funcionamiento multitáctil. La aplicación del osciloscopio (IOS y Android) permite controlarlo a distancia mediante WIFI. Además, el osciloscopio dispone de una interfaz USB y Ethernet.

El funcionamiento táctil del Micsig SATO1004 es extremadamente intuitivo. Este sencillo manejo es, por supuesto, indispensable para los usuarios de smartphones y tablets de hoy en día, pero es nuevo e innovador para un osciloscopio. Gracias al sistema de disparo digital, el jitter de disparo es muy bajo y el disparo es muy preciso. Además, el osciloscopio admite disparos de bus serie y descodificación de bus.

Características

  • Software de diagnóstico del automóvil integrado
  • osciloscopio compacto de 4 canales
  • Ancho de banda de 100 MHz
  • velocidad de muestreo en tiempo real de 1 GS/s
  • Sistema operativo Android
  • Batería reemplazable
  • Hasta 70 Mpts de profundidad de memoria
  • 130.velocidad de adquisición de 000 Wfms/s
  • pantalla LCD industrial de 8"/20,3 cm, resolución 800x600, pantalla táctil multipunto capacitiva.
  • Interfaces: Wi-Fi, USB 3.0/2.0 host, USB Tipo-C, HDMI, salida de disparo, tierra
  • Conexión para calibración de sonda.
  • Compatible con activación y descodificación de bus: UART, I²C, SPI, CAN, LIN.
  • Software para PC, aplicación móvil iOS y Android para el control remoto del osciloscopio.
  • Memoria integrada de 32 GB para grabación de formas de onda y vídeo.
  • Batería de litio, autonomía de hasta 5 horas.
  • Pantalla compartida mediante wifi, USB y HDMI
Micsig SATO1004 FrontMicsig SATO1004 Standard Zubehör

Ejemplos de diagnóstico en automoción

Ejemplos de aplicaciones de automoción

air flow meter and throttle positionsensorPrueba del sensor de masa de aire y de la posición de la aguja de gas
Audi lin bus testPrueba Audi Lin Bus
can bus analyzing micsig automotive oszilloskopPrueba de comunicación y alimentación de Can Bus
canister solenoidPrueba de la electroválvula del depósito
mazda air flow testPrueba del sensor de masa de aire Mazda
bmw air flow testPrueba del sensor de masa de aire BMW

Características del osciloscopio

Vídeo del producto

SATO1004 - Descodificación del BUS CAN
SATO1004 - Presentación

Especificación

Modelo de osciloscopioSATO1004 Micsig Front
SATO1004
TO1004-Micsig-transparent
ATO1004
SATO1004 Micsig Front
SATO2002
Diagnóstico del automóvilCircuito de carga, circuito de arranque, sensor, actuador, prueba de encendido, prueba de comunicación (incl. CAN, LIN, FlexRay, K, etc.), prueba de presión (presión de cilindros, presión de admisión y escape, presión de combustible, etc.)Circuito de carga, circuito de arranque, sensor, actuador, prueba de encendido, prueba de comunicación (incl. CAN, LIN, FlexRay, K, etc.), prueba de presión (presión de los cilindros, presión de los gases de admisión y escape, presión del combustible, etc.)Circuito de carga, circuito de arranque, sensor, actuador, prueba de encendido, prueba de comunicación (incl. CAN, LIN, FlexRay, K, etc.), prueba de presión (presión de los cilindros, presión de los gases de admisión y escape, presión del combustible, etc.)
Sistema operativoAndroidAndroidAndroid
Tiempo de subida≤3,5ns ≤3,5ns ≤3,5ns
Ancho de banda100 MHz100 MHz200 MHz
Canales442
Profundidad de memoria70 Mpts110 Mpts70 Mpts
Velocidad de adquisición de la señal130.000 wfm/s78.000 wfm/s130.000 wfm/s
Resolución8 bits8 bits8 bit
PantallalCD TFT de 8 pulgadaslCD TFT de 10,1 pulgadaslCD TFT de 8 pulgadas
Frecuencia de muestreo1 GSa/s1 GSa/s1 GSa/s
Codificador rotatorioXX
Memoria interna32 GB32 GB32 GB
InterfacesWi-Fi, USB 3.0/2.0 host, USB Tipo-C, HDMI, salida de disparo, conexión a tierraWi-Fi, USB 3.0/2.0 host, USB Tipo-C, HDMI, salida de activación, conexión a tierraUSB 2.0 host y dispositivo, Ethernet/LAN, Wifi
SeguridadCAT I 300 Vrms (entrada de 1 MΩ)CAT I 300 Vrms (entrada de 1 MΩ)CAT I 300 Vrms (entrada de 1 MΩ)
Modos de disparoFlanco, Pulso, Lógico, Tiempo muerto, PW, Pendiente, Flanco N y Vídeo.Flanco, Pulso, Lógico, Tiempo de espera, PW, Pendiente, N Flanco y Vídeo.Flanco, Pulso, Lógica, Tiempo muerto, PW, Pendiente, N Flanco y Vídeo.
Descodificación de busUART, I²C, SPI, CAN, LIN | 1553B, 429 (Incluido)UART, I²C, SPI, CAN, LIN | 1553B, 429 (Incluido)UART, I²C, SPI, CAN, LIN | 1553B, 429 (Incluido)
Bateríabatería de iones de litio de 7500 mAh 7500 mAh Batería de iones de litiobatería de iones de litio de 7500 mAh
