Sistema de 500 MHz y 12 bits para la integración de pruebas: dos osciloscopios Micsig MO34-500Pro con SFP+ y kit de transmisión, sincronizados mediante el MOS4.
¡Precios graduados bajo petición!
8.369,00 € Neto
9.959,11 € IVA incl.
País de entrega
Tipo de cliente
Währung
Plazo de entrega: 1 semana
Contenido: 1
Modelo
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
- Garantía de 3 años
- 2,5% de descuento por pago anticipado
- Si utilizas la forma de pago anticipado mediante transferencia bancaria, se descontará automáticamente el 2,5% del importe de la compra en el momento del checkout.
Envío gratis
Configuración del producto
Personaliza tu producto!
Haz clic en una categoría a continuación para ver las opciones disponibles.
Descripción

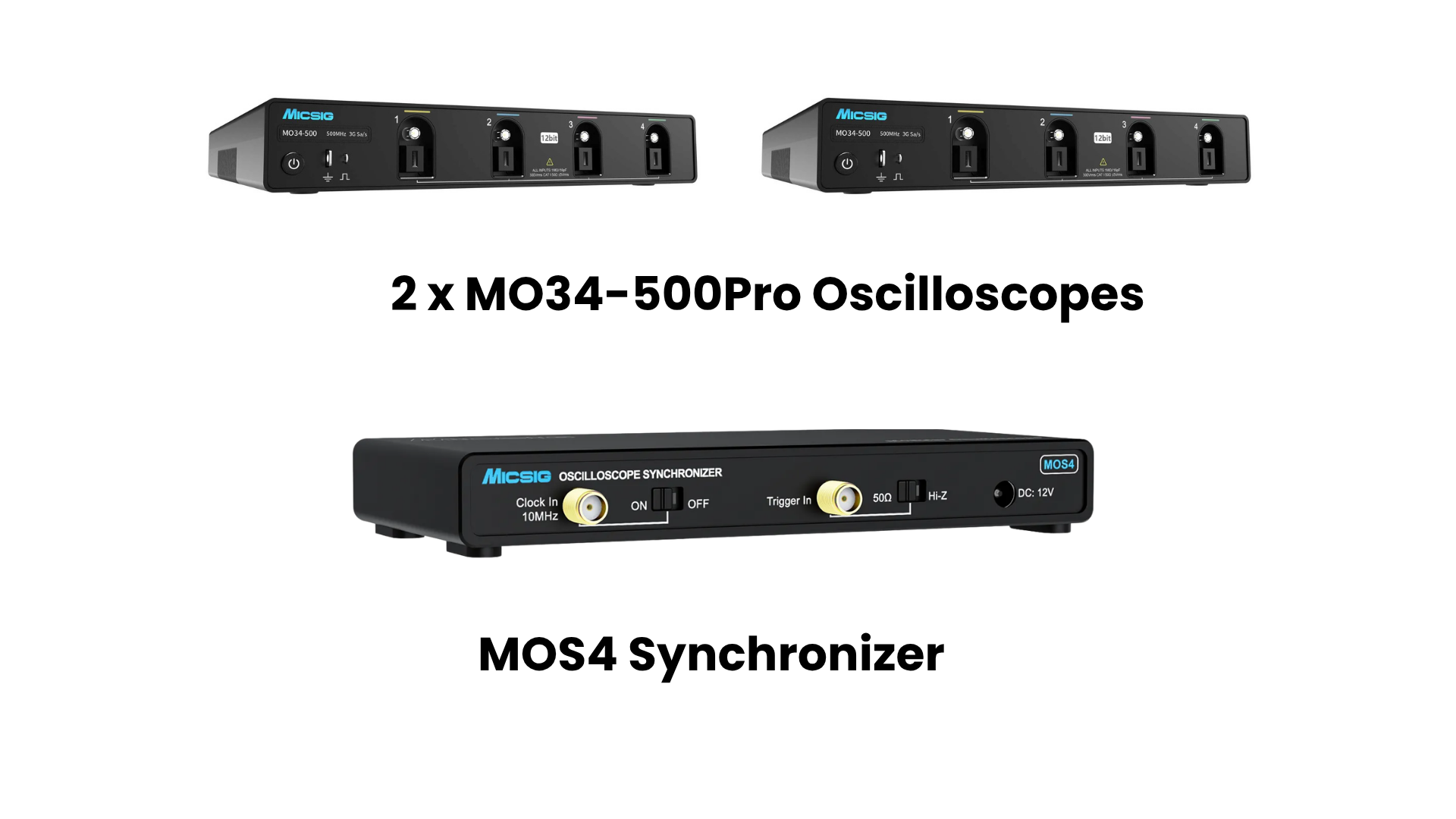

El MO34-500-Bundle-Pro combina dos osciloscopios modulares Micsig MO34-500Pro con el sincronizador MOS4 para crear un sistema de medición de 8 canales y 500 MHz. El MOS4 proporciona un reloj de referencia y un disparador compartidos de 10 MHz, lo que garantiza que ambos instrumentos funcionen de forma síncrona con una desviación temporal inferior a 100 ps. El software gratuito para PC permite controlar y operar ambos osciloscopios como un único sistema.
Los modelos Pro están diseñados para la integración de sistemas. En comparación con el modelo MO34 estándar, cada MO34-500Pro ofrece además software de integración, un kit de transmisión de alta velocidad (hardware y software) y una interfaz SFP+. Con una frecuencia de funcionamiento de 500 MHz, resulta ideal para sistemas de prueba de circuitos digitales rápidos, diseños de señales mixtas y sistemas de comunicación, así como para etapas de potencia de conmutación rápida donde la sincronización en nanosegundos a través de múltiples canales es fundamental.
El sistema tiene un diseño modular. Una unidad MOS4 sincroniza hasta cuatro osciloscopios, dos unidades MO34 adicionales amplían el sistema a 16 canales, y se pueden añadir más sincronizadores para aumentar aún más el número.
Características
Osciloscopio modular Micsig MO34-500Pro de 12 bits
- Ancho de banda de 500 MHz, tiempo de subida ≤ 0,7 ns
- 4 canales analógicos por unidad; 8 canales en este paquete.
- Resolución vertical de 12 bits (4096 niveles, 16 veces más que un convertidor analógico-digital de 8 bits).
- Frecuencia de muestreo de 3 GSa/s y profundidad de memoria de 360 Mpts; la memoria no se reduce con dos canales activos.
- Velocidad de adquisición de formas de onda de hasta 230.000 WFMS/s
- Ruido de fondo < 80 µVrms
- Memoria segmentada de serie y filtrado digital por hardware.
- Activación y decodificación de bus: UART, I²C, SPI, CAN, CAN FD, LIN, FlexRay
- Configuración Pro: Software para la integración del sistema y un kit de caja de cambios de alta velocidad (hardware y software).
- Interfaz SFP+ para transmisión de datos de alta velocidad (solo disponible en modelos Pro)
- Otras interfaces: LAN, WLAN, USB 3.0/2.0 Host, USB Tipo-C, HDMI, salida de disparo, conexión a tierra.
- Control remoto mediante software para PC y comandos SCPI; aplicación para iOS y Android.
- Sin pantalla integrada: Salida de interfaz de usuario a cualquier pantalla HDMI.
- 32 GB de almacenamiento interno; sistema operativo Android
- Carcasa compacta, de un grosor máximo de 3 cm y un peso de 1,1 kg; apilable y apta para montaje en rack.
Sincronizador de osciloscopio Micsig MOS4
- Sincroniza hasta 4 osciloscopios (16 canales).
- Distribución compartida del reloj de referencia y del disparador de 10 MHz
- Diferencia de tiempo entre los dispositivos < 100 ps
- Entrada de disparo conmutable entre 50 Ω y alta impedancia.
- Conector SMA; fuente de alimentación de 12 V CC / 1,5 A
- Compacto: 132,4 × 77 × 18,7 mm, 190 g
¿Por qué elegir este paquete?
- Listo para la integración del sistema. El software de integración, el kit de transmisión de alta velocidad y el módulo SFP+ están incluidos con ambos osciloscopios. No se requiere ningún paquete de integración adicional.
- 8 canales sincronizados. Ocho canales de 12 bits alineados en el tiempo desde un solo sistema, en lugar de un instrumento de 4 canales o dos osciloscopios no sincronizados.
- El mayor ancho de banda de la serie. 500 MHz y un tiempo de subida de ≤ 0,7 ns, el modelo MO34 más rápido.
- El control se logra mediante un único dispositivo. El software gratuito para PC controla ambos dispositivos como un sistema de 8 canales; además, se puede conectar a su propio software de prueba mediante comandos SCPI.
- Diseñado para montaje en rack. Sin pantalla integrada, con tan solo 3 cm de grosor, apilable y apto para montaje en rack. Los resultados se pueden visualizar en cualquier monitor HDMI o en el ordenador anfitrión.
- Añada dos unidades MO34 más al mismo MOS4 para obtener 16 canales.
- Soporte del proveedor. Consultoría, procesamiento de pedidos y soporte proporcionados por eVision Instruments como distribuidor de Micsig.
Conexión modular
La serie MO34 admite el montaje en rack y la sincronización de múltiples dispositivos en una matriz para lograr un mayor número de canales analógicos (4*N).La conexión SFP+ también permite velocidades de transferencia de datos de hasta 1 Gbps, ofreciendo así posibilidades de integración ilimitadas.
