Paquete de 1 GHz: Osciloscopio Micsig MHO68-1000 de 12 bits y 8 canales con punta de sonda ópticamente aislada SigOFIT MOIP1000P para pruebas de GaN, SiC y electrónica de potencia.
¡Precios graduados bajo petición!
28.000,00 € Neto
33.320,00 € IVA incl.
País de entrega
Tipo de cliente
Währung
Plazo de entrega: 1 semana
Modelo
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
- 2,5% de descuento por pago anticipado
- Si utilizas la forma de pago anticipado mediante transferencia bancaria, se descontará automáticamente el 2,5% del importe de la compra en el momento del checkout.
Envío gratis
Configuración del producto
Personaliza tu producto!
Haz clic en una categoría a continuación para ver las opciones disponibles.
Descripción

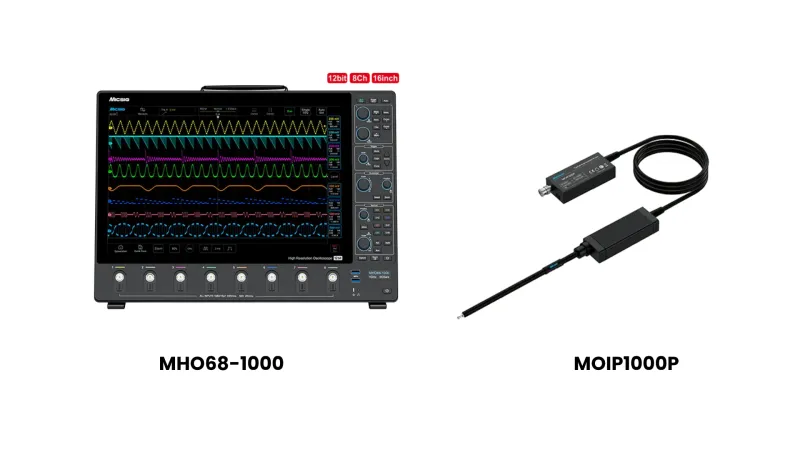

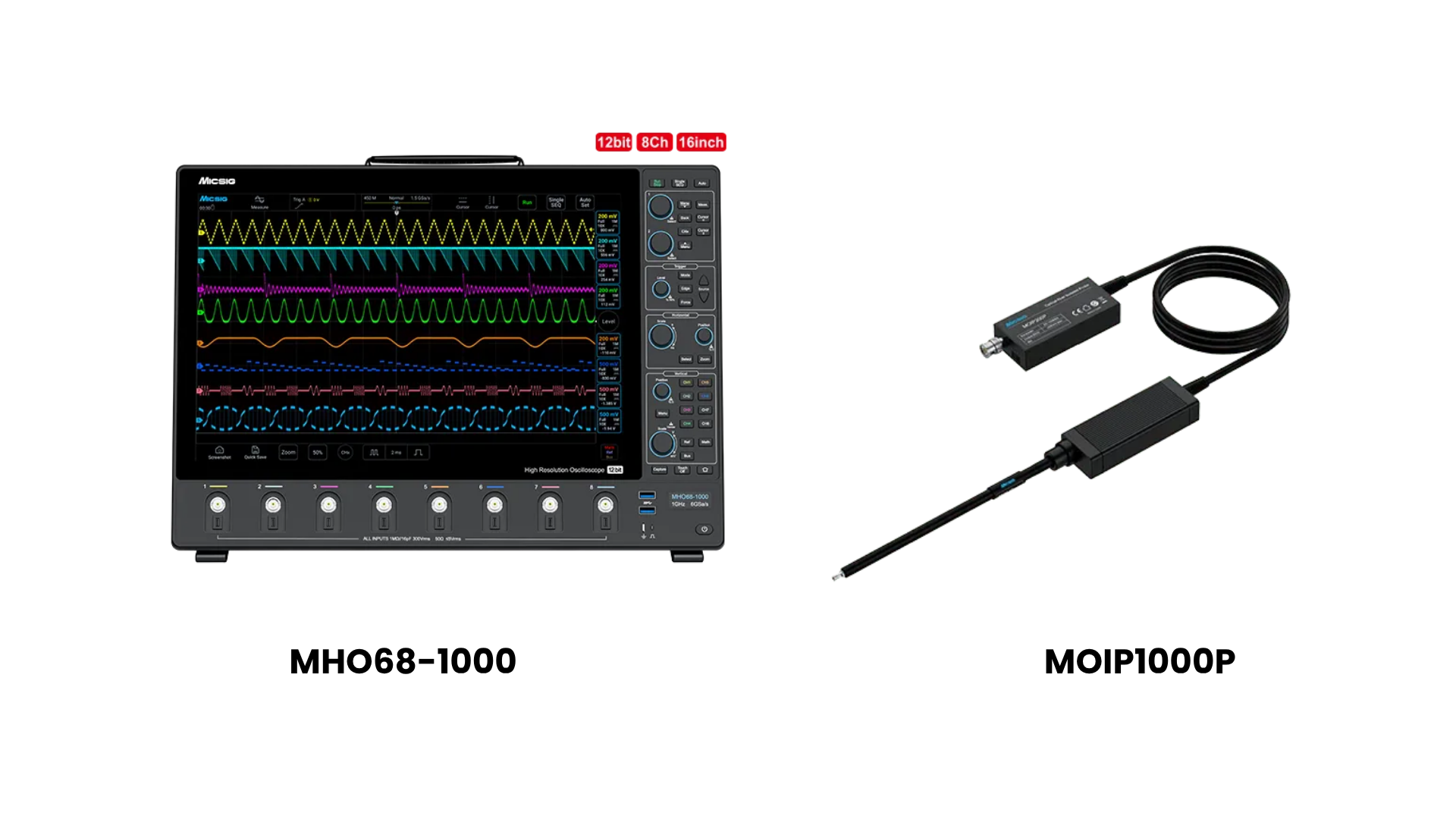

El paquete MOIP-MHO68-1000 combina el osciloscopio Micsig MHO68-1000 de 12 bits con la punta de sonda ópticamente aislada SigOFIT MOIP1000P. Ambos están diseñados para un ancho de banda de 1 GHz.
El sistema está diseñado para aplicaciones de electrónica de potencia donde la señal opera a alto voltaje y conmuta rápidamente. Las aplicaciones típicas incluyen diseños rápidos de GaN y etapas de SiC con velocidades de conmutación inferiores al nanosegundo. El MOIP1000P transmite la señal mediante fibra óptica y funciona con láser. Ofrece una relación de rechazo de modo común (CMRR) de 108 dB a 1 GHz y un rango de voltaje de modo común de 85 kVpp. El MHO68-1000 adquiere la señal con una resolución de 12 bits, una frecuencia de muestreo de 6 GSa/s, 1800 Mpts de memoria y siete canales analógicos adicionales para señales de control, corriente y excitación de puerta.
Características
Osciloscopio Micsig MHO68-1000 de 12 bits
- Ancho de banda de 1 GHz, tiempo de subida ≤ 0,4 ns
- 8 canales analógicos en un dispositivo compacto.
- Convertidor analógico-digital de 12 bits con muestreo en tiempo real de 6 GSa/s.
- Profundidad de memoria de 1800 Mpts
- Bajo nivel de ruido: < 80 µVrms
- Pantalla táctil capacitiva multitáctil de 16 pulgadas, 1920 × 1200
- Carcasa ultrafina: 3,52 cm
- Interfaz estándar BNC y de sonda Mic-OPI™; Mic-OPI detecta automáticamente la atenuación pasiva de la sonda.
- Activación y decodificación de bus: RS-232/422/485/UART, CAN, CAN FD, LIN, SPI, I²C; ARINC-429 y MIL-STD-1553B opcional.
- Interfaces: WLAN, LAN, USB 3.0/2.0 Host, USB Tipo-C, HDMI, Salida de disparo
- Sistema operativo Android con 32 GB de almacenamiento interno para grabación de forma de onda y vídeo.
- Control remoto mediante software para PC y aplicación para iOS/Android; duplicación de pantalla mediante Wi-Fi, USB y HDMI.
Sonda con aislamiento óptico Micsig SigOFIT MOIP1000P (Gen 3)
- Ancho de banda de 1 GHz, tiempo de subida ≤ 450 ps
- Relación de rechazo en modo común (CMRR): 180 dB (CC), 108 dB (1 GHz)
- Rango de tensión de modo común de 85 kVspk
- Mediciones diferenciales de ±0,01 V a ±20 kV con puntas de atenuación intercambiables
- Capacitancia de entrada < 3 pF, adecuada para nodos de conmutación de GaN y SiC.
- Precisión de ganancia de CC del 1%, deriva del punto cero < 0,1%
- Mediciones sin calibración; no se requiere puesta a cero automática.
- Funcionamiento ininterrumpido mediante láser; estabilidad de temperatura mejorada.
- Conectores coaxiales MCX y MMCX para la supresión de interferencias en modo común.
- Longitud de fibra de 2 m (longitudes especiales disponibles bajo pedido)
- Funciona con cualquier osciloscopio BNC.
¿Por qué elegir este paquete?
- Ancho de banda personalizable. Tanto la sonda como el osciloscopio están especificados para funcionar hasta 1 GHz. Obtendrá el ancho de banda nominal en la punta de la sonda, sin tener que adivinar qué componente limita el sistema.
- Mediciones aisladas de alta tensión. Mida las señales de puerta de alta tensión y los nodos flotantes en circuitos de medio puente y puente completo. El aislamiento óptico de 108 dB a 1 GHz evita que la interferencia de modo común afecte el resultado de la medición.
- Señales débiles con grandes amplitudes. La resolución vertical de 12 bits del MHO68-1000 y su nivel de ruido inferior a 80 µVrms aprovechan el amplio rango dinámico de la sonda, desde señales de milivoltios hasta rangos de kilovoltios.
- Listo para usar de inmediato. El MOIP1000P no requiere calibración ni corrección automática de cero. Incluye picos OP50 (±25 V) y OP5000 (±2500 V), cubriendo conexiones de bajo y alto voltaje desde el primer día.
- Opciones de expansión. Añada picos de atenuación de hasta ±20 kV o combine el MHO68-1000 con sondas diferenciales de alto voltaje Micsig, bobinas Rogowski y sondas de corriente CA/CC en los canales restantes.
- Un único proveedor. Pedidos, asesoramiento técnico y soporte de eVision Instruments. Unidades de demostración disponibles bajo petición.
Puntas de sonda
SigOFIT OP20-1G Punta de sonda (20X | 1 GHz)
N.º art.: OP20-1G
La OP20-1G es una punta de atenuación 20X con un ancho de banda de 1 GHz para la serie aislada de fibra óptica Micsig SIGOFIT.
653,31 €*
SigOFIT OP50-1G Punta de sonda (50X | 1 GHz)
N.º art.: OP50-1G
La OP50-1G es una punta de atenuación 50X con un ancho de banda de 1 GHz para la serie aislada de fibra óptica Micsig SIGOFIT.
653,31 €*
SigOFIT OP100-1G Punta de atenuación (100X | 1 GHz )
N.º art.: OP100-1G
La OP100-1G es una punta de atenuación 100X con un ancho de banda de 1 GHz para la serie aislada de fibra óptica Micsig SIGOFIT.
653,31 €*
SigOFIT OP2000-1G Punta de sonda (2000X | 1 GHz)
N.º art.: OP2000-1G
La OP2000-1G es una punta de atenuación 2000X con un ancho de banda de 1 GHz para la serie aislada de fibra óptica Micsig SIGOFIT.
712,81 €*
SigOFIT OP5000-1G Punta de sonda (5000X | 1 GHz)
N.º art.: OP5000-1G
La OP5000-1G es una punta de atenuación 5000X con un ancho de banda de 1 GHz para la serie aislada de fibra óptica Micsig SIGOFIT.
974,61 €*
Punta de sonda SigOFIT OP10000-1G (10000x | 1 GHz)
N.º art.: OP10000-1G
El OP10000-1G ofrece una atenuación máxima de 10000x con un ancho de banda de 1 GHz para la serie Micsig SIGOFIT con aislamiento de fibra óptica.
974,61 €*
Pico de atenuación de SigOFIT OP20000-2 (20000x | 200 MHz)
N.º art.: OP20000-2
El OP20000-2 es una punta de atenuación 20000X con un ancho de banda de 200 MHz para la serie Micsig SIGOFIT con aislamiento de fibra de vidrio.
2.259,81 €*
Punta atenuadora SigOFIT OP30000-2 (30000x | 200 MHz)
N.º art.: OP30000-2
El OP30000-2 ofrece una atenuación máxima de 30000 veces con un ancho de banda de 200 MHz para la serie Micsig SIGOFIT con aislamiento de fibra óptica.
2.259,81 €*
Punta atenuadora SigOFIT OP40000-2 (40000x | 200 MHz)
N.º art.: OP40000-2
El OP40000-2 es una punta de atenuación 40000X con un ancho de banda de 200 MHz para la serie Micsig SIGOFIT con aislamiento de fibra.
2.259,81 €*
Atenuador de RF SigOFIT OP5000 (300 kHz-50 MHz/5 kV)
N.º art.: OP5000-RF
El OP5000-RF es una punta de atenuación con un ancho de banda de 50 MHz para la serie Micsig SIGOFIT con aislamiento de fibra óptica.
1.545,81 €*
Adaptador SigOFIT OP-SMA
N.º art.: OP-SMA
El adaptador Micsig OP-SMA proporciona conectividad SMA directa para las sondas SigOFIT MOIP, lo que permite mediciones precisas de señales de bajo nivel y pruebas de radiofrecuencia.
189,21 €*
Accesorios
Conjunto MCX
N.º art.: MCX-set
El juego Micsig MCX incluye 5 tomas MCX y 1 cable de soldadura MCX compatible con todas las puntas de atenuación SigOFIT MCX
47,60 €*
Conjunto MMCX
N.º art.: MMCX-Set
El juego Micsig MMCX incluye 5 tomas MMCX y 1 cable de soldadura MMCX compatible con todas las puntas de atenuación SigOFIT MMCX
47,60 €*
Conjunto RS-485 (SigOFIT)
N.º art.: RS-485 set
El juego RS-485 permite que las sondas SigOFIT reciban órdenes RS-485 para activar automáticamente la calibración a cero o el cambio de rango.
107,10 €*
Fuente de alimentación adaptador MS-12V2,5A
N.º art.: MS-Adapter-12V2.5A
Esta fuente de alimentación es adecuada para las sondas SigOFIT y tiene una salida USB C con 12 V y 2,5 A fijos.
71,40 €*
Juego de cables alargadores MMCX
N.º art.: MMCX-ext-cable-set
El juego de cables de extensión MMCX contiene un cabezal de patillas, 2 extensiones de cable y clips DuPont.
53,55 €*
Juego de pinzas MCX IC
N.º art.: MCX-IC-Clip-Set
El juego de pinzas MCX IC es compatible con todas las puntas de atenuación MCX de la serie de sondas SigOFIT.
53,55 €*
Juego de pinzas para CI MMCX
N.º art.: MMCX-IC-Clip-Set
El juego de pinzas IC MMCX es compatible con todas las puntas de atenuación MMCX de la serie de sondas SigOFIT.
53,55 €*
MCX Conduce
N.º art.: MCX-Leads
cables MCX de 1 pieza adecuados para las sondas con aislamiento óptico de la serie SigOFIT.
11,90 €*
MCX Juego de 5 agujeros
N.º art.: MCX-5-hole-set
El juego Micsig MCX de 5 orificios consta de un adaptador MCX de 5 orificios y un juego de cabezales de clavija.
53,55 €*
MCX Juego de cables alargadores
N.º art.: MCX-ext-cable-set
El juego de cables de extensión MCX contiene un cabezal de patillas, 2 extensiones de cable y clips DuPont.
53,55 €*
Plomos MMCX
N.º art.: MMCX-Leads
cable MMCX de 1 pieza adecuado para las sondas con aislamiento óptico de la serie SigOFIT.
11,90 €*
Tomas MCX
N.º art.: MCX-Sockets
toma MCX de 1 pieza adecuada para las sondas con aislamiento óptico de la serie SigOFIT.
11,90 €*
Tomas MMCX
N.º art.: MMCX-Sockets
toma MMCX de 1 pieza adecuada para las sondas con aislamiento óptico de la serie SigOFIT.
11,90 €*
MHO68-1000: Accesorios
BNC2BNC1,6 Cable de prueba BNC a BNC
N.º art.: BNC2BNC1.6
El cable de prueba Micsig BNC2BNC1.6 BNC a BNC tiene 1 metro de longitud.
11,90 €*
Fuente de alimentación MS-Adaptador-24V5A
N.º art.: MS-Adapter-24V5A
Esta fuente de alimentación es compatible con todos los osciloscopios de las series Micsig MHO3 y MDO.
83,30 €*
Funda blanda MS-HB
N.º art.: MS-HB
Funda blanda Micsig adecuada para todos los modelos de osciloscopios portátiles.
47,60 €*
MS-A-001 Cable BNC a banana
N.º art.: MS-A-001
El cable Micsig MS-A-001-01 de BNC a banana tiene 1,3 metros de longitud.
19,04 €*
MS-A-005 Sonda de multímetro
N.º art.: MS-A-005
Las sondas multímetro Micsig MS-A-005 son compatibles con todos los osciloscopios Micsig.
11,90 €*
MS-A-006 Pinza de cocodrilo aislada (grande)
N.º art.: MS-A-006
Las pinzas de cocodrilo aisladas Micsig MS-A-006 son compatibles con todos los osciloscopios Micsig
26,18 €*
MS-A-007 Aguja de prueba
N.º art.: MS-A-007
Las sondas de prueba Micsig MS-A-007 son compatibles con todos los osciloscopios Micsig.
17,85 €*
MS-A-011 Pinzas de cocodrilo (pequeñas)
N.º art.: MS-A-011
Las pinzas de cocodrilo Micsig MS-A-011 son adecuadas para los osciloscopios de mesa Micsig.
10,71 €*
MS-A-012 Aguja de gancho de prueba
N.º art.: MS-A-012
Las agujas de gancho de prueba Micsig MS-A-012 son adecuadas para los osciloscopios de mesa Micsig.
19,04 €*
OHK05 Mando a distancia
N.º art.: OHK05
El mando a distancia OHK05 de Micsig es compatible con todos los osciloscopios portátiles de la serie ETO/ATO/TO de Micsig.
89,25 €*
Pinzas MS-A-004
N.º art.: MS-A-004
Pinza Micsig MS-A-004 compatible con todos los osciloscopios Micsig.
36,89 €*
USB2WLAN Dongle USB WLAN para osciloscopios
N.º art.: USB2WLAN
Este dongle USB permite el acceso a la red mediante WLAN cuando se conecta a un osciloscopio Micsig.
17,85 €*
MHO68-1000: Sensores diferenciales
DP1502 (50X/500X) Cabezal de sonda diferencial de alto voltaje 474,81 €*
N.º art.: DP1502
Variantes de 296,31 €*
DP1503 Cabezal de sonda diferencial de alta tensión 665,21 €*
N.º art.: DP1503
Variantes de 296,31 €*
DP3002 (100X/1000X) sonda diferencial de alta tensión 474,81 €*
N.º art.: DP3002
Variantes de 296,31 €*
DP3003 Cabezal de sonda diferencial de alta tensión 665,21 €*
N.º art.: DP3003
Variantes de 296,31 €*
DP7000 Cabezal de sonda diferencial de alta tensión 1.069,81 €*
N.º art.: DP7000
Variantes de 296,31 €*
DP7002 Cabezal de sonda diferencial de alta tensión 1.248,31 €*
N.º art.: DP7002
Variantes de 296,31 €*
DP7003 Cabezal de sonda diferencial de alta tensión 1.367,31 €*
N.º art.: DP7003
Variantes de 296,31 €*
DP702 (20X/200X) Cabezal de sonda diferencial de alta tensión 474,81 €*
N.º art.: DP702
Variantes de 296,31 €*
DP705 Cabezal de sonda diferencial de alta tensión 1.069,81 €*
N.º art.: DP705
Variantes de 296,31 €*
MHO68-1000: Sondas y pinzas de corriente
ACP1000 Pinza amperimétrica
N.º art.: ACP1000
La pinza amperimétrica Micsig ACP1000 permite medir corrientes alternas de 100 mA a 1000 A con un ancho de banda de 100 Hz a 100 kHz.
224,91 €*
CP2100A Pinza amperimétrica
N.º art.: CP2100A
La sonda Micsig CP2100A tiene dos rangos de medición opcionales de 10 A y 100 A con un ancho de banda de 800 KHz
355,81 €*
CP2100B Pinza amperimétrica
N.º art.: CP2100B
La sonda Micsig CP2100B tiene dos rangos de medición opcionales de 10 A y 100 A con un ancho de banda de 2,5 MHz
593,81 €*
MHO68-1000: Sondas de corriente de Rogowski
RCP12000L-700 Sonda de corriente con bobina Rogowski 1.248,31 €*
N.º art.: RCP12000L-700
Variantes de 1.129,31 €*
RCP12000M-700 Sonda de corriente con bobina Rogowski 1.248,31 €*
N.º art.: RCP12000M-700
Variantes de 1.129,31 €*
RCP12000S-700 Sonda de corriente con bobina Rogowski 1.248,31 €*
N.º art.: RCP12000S-700
Variantes de 1.129,31 €*
RCP1200L-700 Sonda de corriente con bobina Rogowski 1.248,31 €*
N.º art.: RCP1200L-700
Variantes de 1.129,31 €*
RCP1200M-200 Sonda de corriente con bobina Rogowski 1.248,31 €*
N.º art.: RCP1200M-200
Variantes de 1.129,31 €*
RCP1200S-200 Sonda de corriente con bobina Rogowski 1.248,31 €*
N.º art.: RCP1200S-200
Variantes de 1.129,31 €*
RCP1200XS-200 Sonda de corriente con bobina Rogowski 1.248,31 €*
N.º art.: RCP1200XS-200
Variantes de 1.129,31 €*
RCP120M-200 Sonda de corriente de bobina Rogowski 1.248,31 €*
N.º art.: RCP120M-200
Variantes de 1.129,31 €*
RCP120S-200 Sonda de corriente de bobina Rogowski 1.248,31 €*
N.º art.: RCP120S-200
Variantes de 1.129,31 €*
RCP3000L-700 Sonda de corriente con bobina Rogowski 1.248,31 €*
N.º art.: RCP3000L-700
Variantes de 1.129,31 €*
RCP3000M-200 Sonda de corriente con bobina Rogowski 1.248,31 €*
N.º art.: RCP3000M-200
Variantes de 1.129,31 €*
RCP3000S-200 Sonda de corriente de bobina Rogowski 1.248,31 €*
N.º art.: RCP3000S-200
Variantes de 1.129,31 €*
RCP300M-200 Sonda de corriente de bobina Rogowski 1.248,31 €*
N.º art.: RCP300M-200
Variantes de 1.129,31 €*
RCP300S-200 Sonda de corriente de bobina Rogowski 1.248,31 €*
N.º art.: RCP300S-200
Variantes de 1.129,31 €*
RCP300XS-200 Sonda de corriente de bobina Rogowski 1.248,31 €*
N.º art.: RCP300XS-200
Variantes de 1.129,31 €*
RCP6000L-700 Sonda de corriente con bobina Rogowski 1.248,31 €*
N.º art.: RCP6000L-700
Variantes de 1.129,31 €*
RCP6000M-200 Sonda de corriente con bobina Rogowski 1.248,31 €*
N.º art.: RCP6000M-200
Variantes de 1.129,31 €*
RCP6000M-700 Sonda de corriente con bobina Rogowski 1.248,31 €*
N.º art.: RCP6000M-700
Variantes de 1.129,31 €*
RCP6000S-200 Sonda de corriente de bobina Rogowski 1.248,31 €*
N.º art.: RCP6000S-200
Variantes de 1.129,31 €*
MHO68-1000: Sondas con aislamiento óptico
