Paquete de 350 MHz: Osciloscopio Micsig MHO68-350 de 12 bits y 8 canales con punta de sonda con aislamiento óptico SigOFIT MOIP350P para variadores de motor, inversores y fuentes de alimentación conmutadas.
¡Precios graduados bajo petición!
13.999,00 € Neto
16.658,81 € IVA incl.
País de entrega
Tipo de cliente
Währung
Plazo de entrega: 1 semana
Modelo
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
- 2,5% de descuento por pago anticipado
- Si utilizas la forma de pago anticipado mediante transferencia bancaria, se descontará automáticamente el 2,5% del importe de la compra en el momento del checkout.
Envío gratis
Configuración del producto
Personaliza tu producto!
Haz clic en una categoría a continuación para ver las opciones disponibles.
Descripción

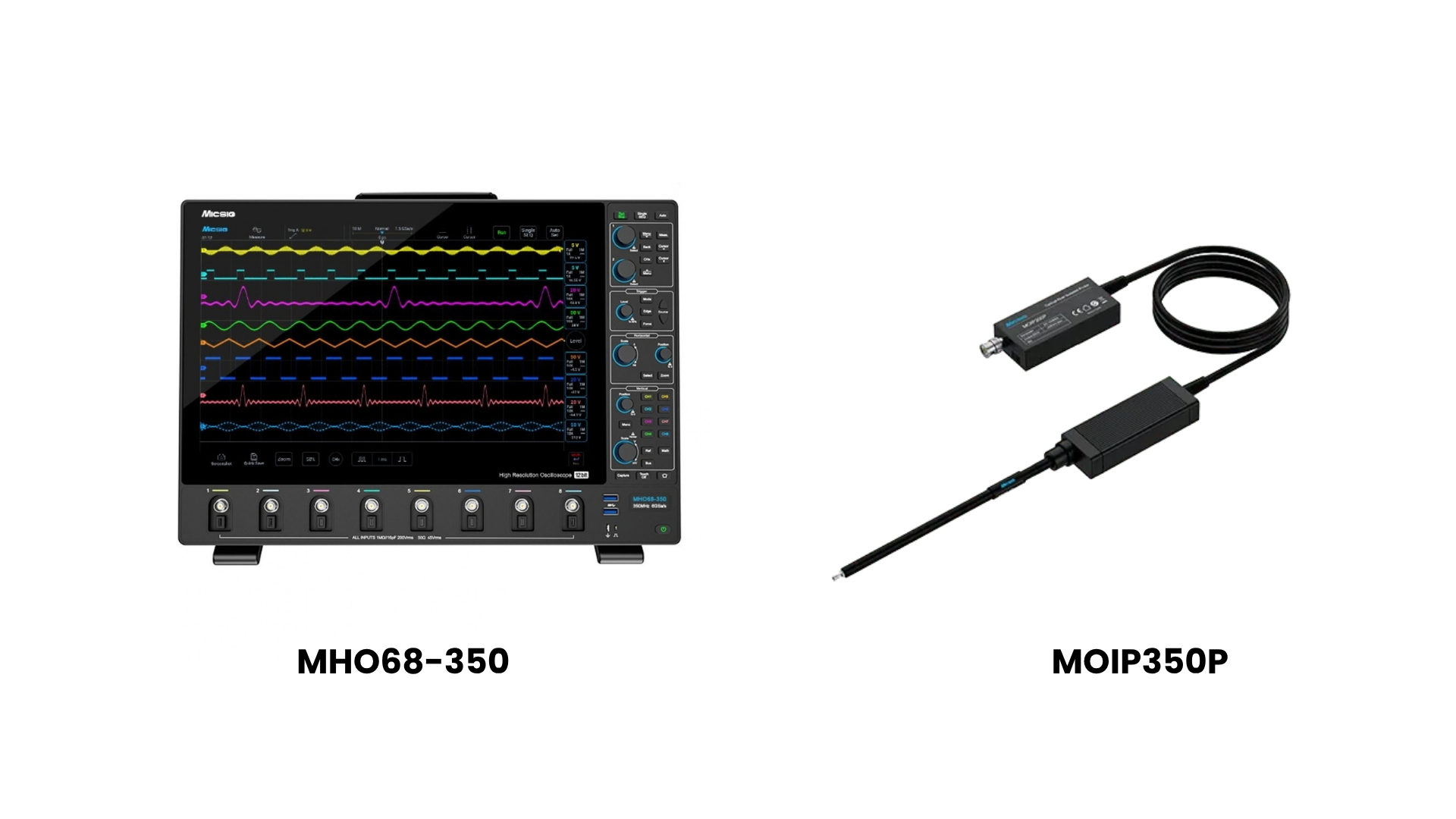

El paquete MOIP-MHO68-350 combina el osciloscopio Micsig MHO68-350 de 12 bits con la sonda SigOFIT MOIP350P con aislamiento óptico. Ambos están diseñados para un ancho de banda de 350 MHz , lo que garantiza que la sonda no se convierta en el elemento limitante de la cadena de medición.
El sistema está diseñado para aplicaciones de electrónica de potencia donde la señal opera a alto voltaje y conmuta rápidamente. Las aplicaciones típicas incluyen variadores de velocidad, inversores, sistemas UPS y fuentes de alimentación conmutadas con frecuencias de conmutación de alrededor de 350 MHz. El MOIP350P transmite la señal a través de un cable de fibra óptica y se acopla mediante láser. Esto resulta en una relación de rechazo de modo común (CMRR) de 118 dB a 350 MHz y un rango de voltaje de modo común de 85 kVpp. El MHO68-350 captura la señal con una resolución de 12 bits, una frecuencia de muestreo de 6 GSa/s, 1800 Mpts de memoria y siete canales analógicos adicionales para señales de accionamiento, corriente y control.Características
Osciloscopio Micsig MHO68-350 de 12 bits
- Ancho de banda de 350 MHz, tiempo de subida ≤ 1 ns
- 8 canales analógicos en un dispositivo compacto.
- Convertidor analógico-digital de 12 bits con muestreo en tiempo real de 6 GSa/s.
- Profundidad de memoria de 1800 Mpts
- Bajo nivel de ruido: < 80 µVrms
- Pantalla táctil capacitiva multitáctil de 16 pulgadas, 1920 × 1200
- Carcasa ultrafina: 3,52 cm
- Interfaz estándar BNC y de sonda Mic-OPI™; Mic-OPI detecta automáticamente la atenuación pasiva de la sonda.
- Activación y decodificación de bus: RS-232/422/485/UART, CAN, CAN FD, LIN, SPI, I²C; ARINC-429 y MIL-STD-1553B opcional.
- Interfaces: WLAN, LAN, USB 3.0/2.0 Host, USB Tipo-C, HDMI, Salida de disparo
- Sistema operativo Android con 32 GB de almacenamiento interno para grabación de forma de onda y vídeo.
- Control remoto mediante software para PC y aplicación para iOS/Android; duplicación de pantalla mediante Wi-Fi, USB y HDMI.
Sonda con aislamiento óptico Micsig SigOFIT MOIP350P (Gen 3)
- Ancho de banda de 350 MHz, tiempo de subida ≤ 1 ns
- Relación de rechazo en modo común (CMRR): 180 dB (CC), 118 dB (350 MHz)
- Rango de tensión de modo común de 85 kVspk
- Mediciones diferenciales de ±0,01 V a ±20 kV con puntas de atenuación intercambiables
- Capacitancia de entrada < 3 pF, adecuada para nodos de conmutación de GaN y SiC.
- Precisión de ganancia de CC del 1%, deriva del punto cero < 0,1%
- Mediciones sin calibración; no se requiere puesta a cero automática.
- Funcionamiento ininterrumpido mediante láser; estabilidad de temperatura mejorada.
- Conectores coaxiales MCX y MMCX para la supresión de interferencias en modo común.
- Longitud de fibra de 2 m (longitudes especiales disponibles bajo pedido)
- Funciona con cualquier osciloscopio BNC.
- Medición directa de señales pequeñas basada en SMA con atenuación integrada 2:1.
¿Por qué elegir este paquete?
- Ancho de banda adaptado. Tanto la sonda como el osciloscopio están especificados para 350 MHz. Se obtiene el ancho de banda nominal en la punta de la sonda, sin necesidad de adivinar qué componente limita el sistema.
- Mediciones aisladas de alta tensión. Mida las señales de puerta de alta tensión y los nodos de conmutación flotantes en circuitos de medio puente y puente completo. El aislamiento óptico de 118 dB a 350 MHz evita que la interferencia de modo común distorsione el resultado de la medición.
- Señales débiles con grandes amplitudes. La resolución vertical de 12 bits del MHO68-350 y su nivel de ruido inferior a 80 µVrms aprovechan el amplio rango dinámico de la sonda, desde señales de milivoltios hasta rangos de kilovoltios.
- Listo para usar de inmediato. El MOIP350P no requiere calibración ni corrección automática de cero. Incluye picos OP50 (±25 V) y OP5000 (±2500 V), cubriendo conexiones de bajo y alto voltaje desde el primer día.
- Opciones de expansión. Añada picos de atenuación de hasta ±20 kV o combine el MHO68-350 con sondas diferenciales de alto voltaje Micsig, bobinas Rogowski y sondas de corriente CA/CC en los canales restantes.
- Un único proveedor. Pedidos, asesoramiento técnico y soporte de eVision Instruments. Unidades de demostración disponibles bajo petición.
Puntas de sonda
Punta de sonda SigOFIT OP20-3 (20x | 300 MHz)
N.º art.: OP20-3
El OP20-3 es un atenuador máximo de 20 veces con un ancho de banda de 350 MHz para la serie Micsig SIGOFIT con aislamiento de fibra óptica.
260,61 €*
Punta de sonda SigOFIT OP50-3 (50X | 300 MHz)
N.º art.: OP50-3
El OP50-3 es un amplificador con atenuación máxima de 50 veces y un ancho de banda de 350 MHz para la serie Micsig SIGOFIT con aislamiento de fibra óptica.
260,61 €*
Punta atenuadora SigOFIT OP200-3 (200x | 300 MHz)
N.º art.: OP200-3
El OP200-3 es un amplificador con atenuación máxima de 200 veces y un ancho de banda de 350 MHz para la serie Micsig SIGOFIT con aislamiento de fibra óptica.
260,61 €*
Sonda SigOFIT OP500-3 (500x | 300 MHz)
N.º art.: OP500-3
El OP500-3 ofrece una atenuación máxima de 500 veces con un ancho de banda de 300 MHz para la serie Micsig SIGOFIT con aislamiento de fibra óptica.
El producto está descontinuado
Punta atenuadora SigOFIT OP2000-3 (2000x | 350 MHz)
N.º art.: OP2000-3
El OP2000-3 ofrece una atenuación máxima de 2000 veces con un ancho de banda de 350 MHz para la serie Micsig SIGOFIT con aislamiento de fibra óptica.
320,11 €*
Punta atenuadora SigOFIT OP5000-3 (5000x | 350 MHz)
N.º art.: OP5000-3
El OP5000-3 ofrece una atenuación máxima de 5000 veces con un ancho de banda de 350 MHz para la serie Micsig SIGOFIT con aislamiento de fibra óptica.
581,91 €*
Punta atenuadora SigOFIT OP10000-3 (10000x | 300 MHz)
N.º art.: OP10000-3
El OP10000-3 ofrece una atenuación máxima de 10000 veces con un ancho de banda de 300 MHz para la serie Micsig SIGOFIT con aislamiento de fibra.
581,91 €*
Pico de atenuación de SigOFIT OP20000-2 (20000x | 200 MHz)
N.º art.: OP20000-2
El OP20000-2 es una punta de atenuación 20000X con un ancho de banda de 200 MHz para la serie Micsig SIGOFIT con aislamiento de fibra de vidrio.
2.259,81 €*
Punta atenuadora SigOFIT OP30000-2 (30000x | 200 MHz)
N.º art.: OP30000-2
El OP30000-2 ofrece una atenuación máxima de 30000 veces con un ancho de banda de 200 MHz para la serie Micsig SIGOFIT con aislamiento de fibra óptica.
2.259,81 €*
Punta atenuadora SigOFIT OP40000-2 (40000x | 200 MHz)
N.º art.: OP40000-2
El OP40000-2 es una punta de atenuación 40000X con un ancho de banda de 200 MHz para la serie Micsig SIGOFIT con aislamiento de fibra.
2.259,81 €*

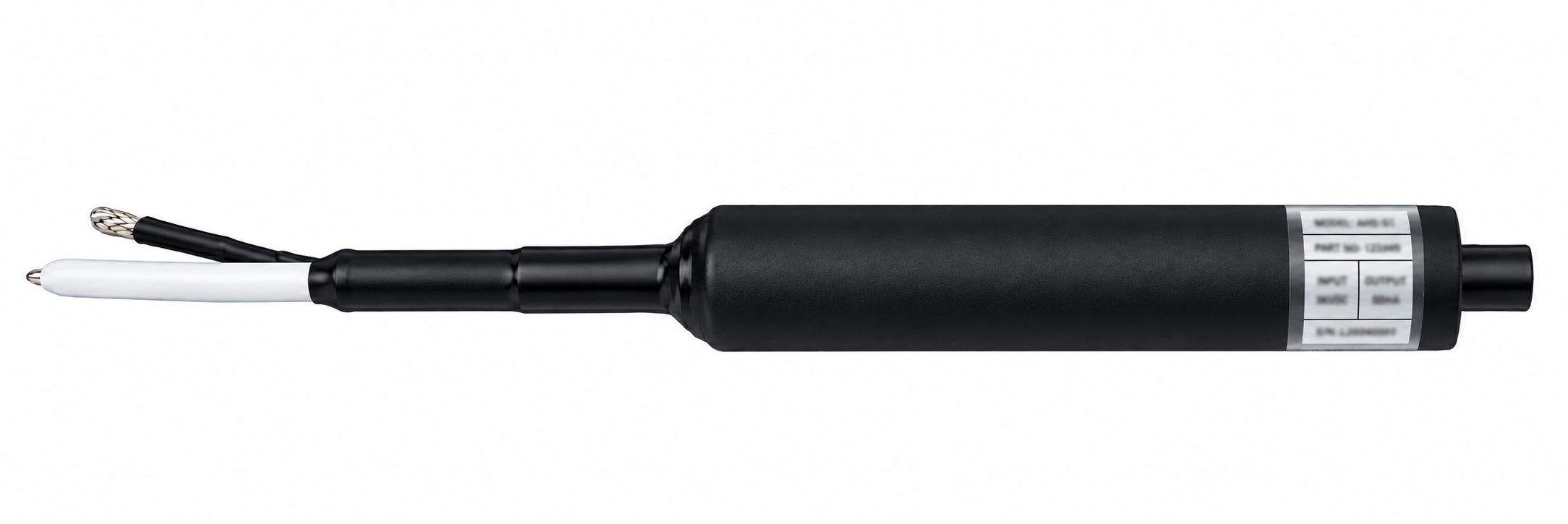

Atenuador de RF SigOFIT OP5000 (300 kHz-50 MHz/5 kV)
N.º art.: OP5000-RF
El OP5000-RF es una punta de atenuación con un ancho de banda de 50 MHz para la serie Micsig SIGOFIT con aislamiento de fibra óptica.
1.545,81 €*
Adaptador SigOFIT OP-SMA
N.º art.: OP-SMA
El adaptador Micsig OP-SMA proporciona conectividad SMA directa para las sondas SigOFIT MOIP, lo que permite mediciones precisas de señales de bajo nivel y pruebas de radiofrecuencia.
189,21 €*
MHO68-350: Accesorios
BNC2BNC1,6 Cable de prueba BNC a BNC
N.º art.: BNC2BNC1.6
El cable de prueba Micsig BNC2BNC1.6 BNC a BNC tiene 1 metro de longitud.
11,90 €*
Fuente de alimentación MS-Adaptador-24V5A
N.º art.: MS-Adapter-24V5A
Esta fuente de alimentación es compatible con todos los osciloscopios de las series Micsig MHO3 y MDO.
83,30 €*
Funda blanda MS-HB
N.º art.: MS-HB
Funda blanda Micsig adecuada para todos los modelos de osciloscopios portátiles.
47,60 €*
MS-A-001 Cable BNC a banana
N.º art.: MS-A-001
El cable Micsig MS-A-001-01 de BNC a banana tiene 1,3 metros de longitud.
19,04 €*
MS-A-005 Sonda de multímetro
N.º art.: MS-A-005
Las sondas multímetro Micsig MS-A-005 son compatibles con todos los osciloscopios Micsig.
11,90 €*
MS-A-006 Pinza de cocodrilo aislada (grande)
N.º art.: MS-A-006
Las pinzas de cocodrilo aisladas Micsig MS-A-006 son compatibles con todos los osciloscopios Micsig
26,18 €*
MS-A-007 Aguja de prueba
N.º art.: MS-A-007
Las sondas de prueba Micsig MS-A-007 son compatibles con todos los osciloscopios Micsig.
17,85 €*
MS-A-011 Pinzas de cocodrilo (pequeñas)
N.º art.: MS-A-011
Las pinzas de cocodrilo Micsig MS-A-011 son adecuadas para los osciloscopios de mesa Micsig.
10,71 €*
MS-A-012 Aguja de gancho de prueba
N.º art.: MS-A-012
Las agujas de gancho de prueba Micsig MS-A-012 son adecuadas para los osciloscopios de mesa Micsig.
19,04 €*
OHK05 Mando a distancia
N.º art.: OHK05
El mando a distancia OHK05 de Micsig es compatible con todos los osciloscopios portátiles de la serie ETO/ATO/TO de Micsig.
89,25 €*
Pinzas MS-A-004
N.º art.: MS-A-004
Pinza Micsig MS-A-004 compatible con todos los osciloscopios Micsig.
36,89 €*
USB2WLAN Dongle USB WLAN para osciloscopios
N.º art.: USB2WLAN
Este dongle USB permite el acceso a la red mediante WLAN cuando se conecta a un osciloscopio Micsig.
17,85 €*
Accesorios
Conjunto MCX
N.º art.: MCX-set
El juego Micsig MCX incluye 5 tomas MCX y 1 cable de soldadura MCX compatible con todas las puntas de atenuación SigOFIT MCX
47,60 €*
Conjunto MMCX
N.º art.: MMCX-Set
El juego Micsig MMCX incluye 5 tomas MMCX y 1 cable de soldadura MMCX compatible con todas las puntas de atenuación SigOFIT MMCX
47,60 €*
Conjunto RS-485 (SigOFIT)
N.º art.: RS-485 set
El juego RS-485 permite que las sondas SigOFIT reciban órdenes RS-485 para activar automáticamente la calibración a cero o el cambio de rango.
107,10 €*
Fuente de alimentación adaptador MS-12V2,5A
N.º art.: MS-Adapter-12V2.5A
Esta fuente de alimentación es adecuada para las sondas SigOFIT y tiene una salida USB C con 12 V y 2,5 A fijos.
71,40 €*
Juego de cables alargadores MMCX
N.º art.: MMCX-ext-cable-set
El juego de cables de extensión MMCX contiene un cabezal de patillas, 2 extensiones de cable y clips DuPont.
53,55 €*
Juego de pinzas MCX IC
N.º art.: MCX-IC-Clip-Set
El juego de pinzas MCX IC es compatible con todas las puntas de atenuación MCX de la serie de sondas SigOFIT.
53,55 €*
Juego de pinzas para CI MMCX
N.º art.: MMCX-IC-Clip-Set
El juego de pinzas IC MMCX es compatible con todas las puntas de atenuación MMCX de la serie de sondas SigOFIT.
53,55 €*
MCX Conduce
N.º art.: MCX-Leads
cables MCX de 1 pieza adecuados para las sondas con aislamiento óptico de la serie SigOFIT.
11,90 €*
MCX Juego de 5 agujeros
N.º art.: MCX-5-hole-set
El juego Micsig MCX de 5 orificios consta de un adaptador MCX de 5 orificios y un juego de cabezales de clavija.
53,55 €*
MCX Juego de cables alargadores
N.º art.: MCX-ext-cable-set
El juego de cables de extensión MCX contiene un cabezal de patillas, 2 extensiones de cable y clips DuPont.
53,55 €*
Plomos MMCX
N.º art.: MMCX-Leads
cable MMCX de 1 pieza adecuado para las sondas con aislamiento óptico de la serie SigOFIT.
11,90 €*
Tomas MCX
N.º art.: MCX-Sockets
toma MCX de 1 pieza adecuada para las sondas con aislamiento óptico de la serie SigOFIT.
11,90 €*
Tomas MMCX
N.º art.: MMCX-Sockets
toma MMCX de 1 pieza adecuada para las sondas con aislamiento óptico de la serie SigOFIT.
11,90 €*
MHO68-350: Sensores diferenciales
DP1502 (50X/500X) Cabezal de sonda diferencial de alto voltaje 474,81 €*
N.º art.: DP1502
Variantes de 296,31 €*
DP1503 Cabezal de sonda diferencial de alta tensión 665,21 €*
N.º art.: DP1503
Variantes de 296,31 €*
DP3002 (100X/1000X) sonda diferencial de alta tensión 474,81 €*
N.º art.: DP3002
Variantes de 296,31 €*
DP3003 Cabezal de sonda diferencial de alta tensión 665,21 €*
N.º art.: DP3003
Variantes de 296,31 €*
DP7000 Cabezal de sonda diferencial de alta tensión 1.069,81 €*
N.º art.: DP7000
Variantes de 296,31 €*
DP7002 Cabezal de sonda diferencial de alta tensión 1.248,31 €*
N.º art.: DP7002
Variantes de 296,31 €*
DP7003 Cabezal de sonda diferencial de alta tensión 1.367,31 €*
N.º art.: DP7003
Variantes de 296,31 €*
DP702 (20X/200X) Cabezal de sonda diferencial de alta tensión 474,81 €*
N.º art.: DP702
Variantes de 296,31 €*
DP705 Cabezal de sonda diferencial de alta tensión 1.069,81 €*
N.º art.: DP705
Variantes de 296,31 €*
MHO68-350: Sondas y pinzas de corriente
ACP1000 Pinza amperimétrica
N.º art.: ACP1000
La pinza amperimétrica Micsig ACP1000 permite medir corrientes alternas de 100 mA a 1000 A con un ancho de banda de 100 Hz a 100 kHz.
224,91 €*
CP2100A Pinza amperimétrica
N.º art.: CP2100A
La sonda Micsig CP2100A tiene dos rangos de medición opcionales de 10 A y 100 A con un ancho de banda de 800 KHz
355,81 €*
CP2100B Pinza amperimétrica
N.º art.: CP2100B
La sonda Micsig CP2100B tiene dos rangos de medición opcionales de 10 A y 100 A con un ancho de banda de 2,5 MHz
593,81 €*
MHO68-350: Sondas de corriente de Rogowski
RCP12000L-700 Sonda de corriente con bobina Rogowski 1.248,31 €*
N.º art.: RCP12000L-700
Variantes de 1.129,31 €*
RCP12000M-700 Sonda de corriente con bobina Rogowski 1.248,31 €*
N.º art.: RCP12000M-700
Variantes de 1.129,31 €*
RCP12000S-700 Sonda de corriente con bobina Rogowski 1.248,31 €*
N.º art.: RCP12000S-700
Variantes de 1.129,31 €*
RCP1200L-700 Sonda de corriente con bobina Rogowski 1.248,31 €*
N.º art.: RCP1200L-700
Variantes de 1.129,31 €*
RCP1200M-200 Sonda de corriente con bobina Rogowski 1.248,31 €*
N.º art.: RCP1200M-200
Variantes de 1.129,31 €*
RCP1200S-200 Sonda de corriente con bobina Rogowski 1.248,31 €*
N.º art.: RCP1200S-200
Variantes de 1.129,31 €*
RCP1200XS-200 Sonda de corriente con bobina Rogowski 1.248,31 €*
N.º art.: RCP1200XS-200
Variantes de 1.129,31 €*
RCP120M-200 Sonda de corriente de bobina Rogowski 1.248,31 €*
N.º art.: RCP120M-200
Variantes de 1.129,31 €*
RCP120S-200 Sonda de corriente de bobina Rogowski 1.248,31 €*
N.º art.: RCP120S-200
Variantes de 1.129,31 €*
RCP3000L-700 Sonda de corriente con bobina Rogowski 1.248,31 €*
N.º art.: RCP3000L-700
Variantes de 1.129,31 €*
RCP3000M-200 Sonda de corriente con bobina Rogowski 1.248,31 €*
N.º art.: RCP3000M-200
Variantes de 1.129,31 €*
RCP3000S-200 Sonda de corriente de bobina Rogowski 1.248,31 €*
N.º art.: RCP3000S-200
Variantes de 1.129,31 €*
RCP300M-200 Sonda de corriente de bobina Rogowski 1.248,31 €*
N.º art.: RCP300M-200
Variantes de 1.129,31 €*
RCP300S-200 Sonda de corriente de bobina Rogowski 1.248,31 €*
N.º art.: RCP300S-200
Variantes de 1.129,31 €*
RCP300XS-200 Sonda de corriente de bobina Rogowski 1.248,31 €*
N.º art.: RCP300XS-200
Variantes de 1.129,31 €*
RCP6000L-700 Sonda de corriente con bobina Rogowski 1.248,31 €*
N.º art.: RCP6000L-700
Variantes de 1.129,31 €*
RCP6000M-200 Sonda de corriente con bobina Rogowski 1.248,31 €*
N.º art.: RCP6000M-200
Variantes de 1.129,31 €*
RCP6000M-700 Sonda de corriente con bobina Rogowski 1.248,31 €*
N.º art.: RCP6000M-700
Variantes de 1.129,31 €*
RCP6000S-200 Sonda de corriente de bobina Rogowski 1.248,31 €*
N.º art.: RCP6000S-200
Variantes de 1.129,31 €*
MHO68-350: Sondas con aislamiento óptico
