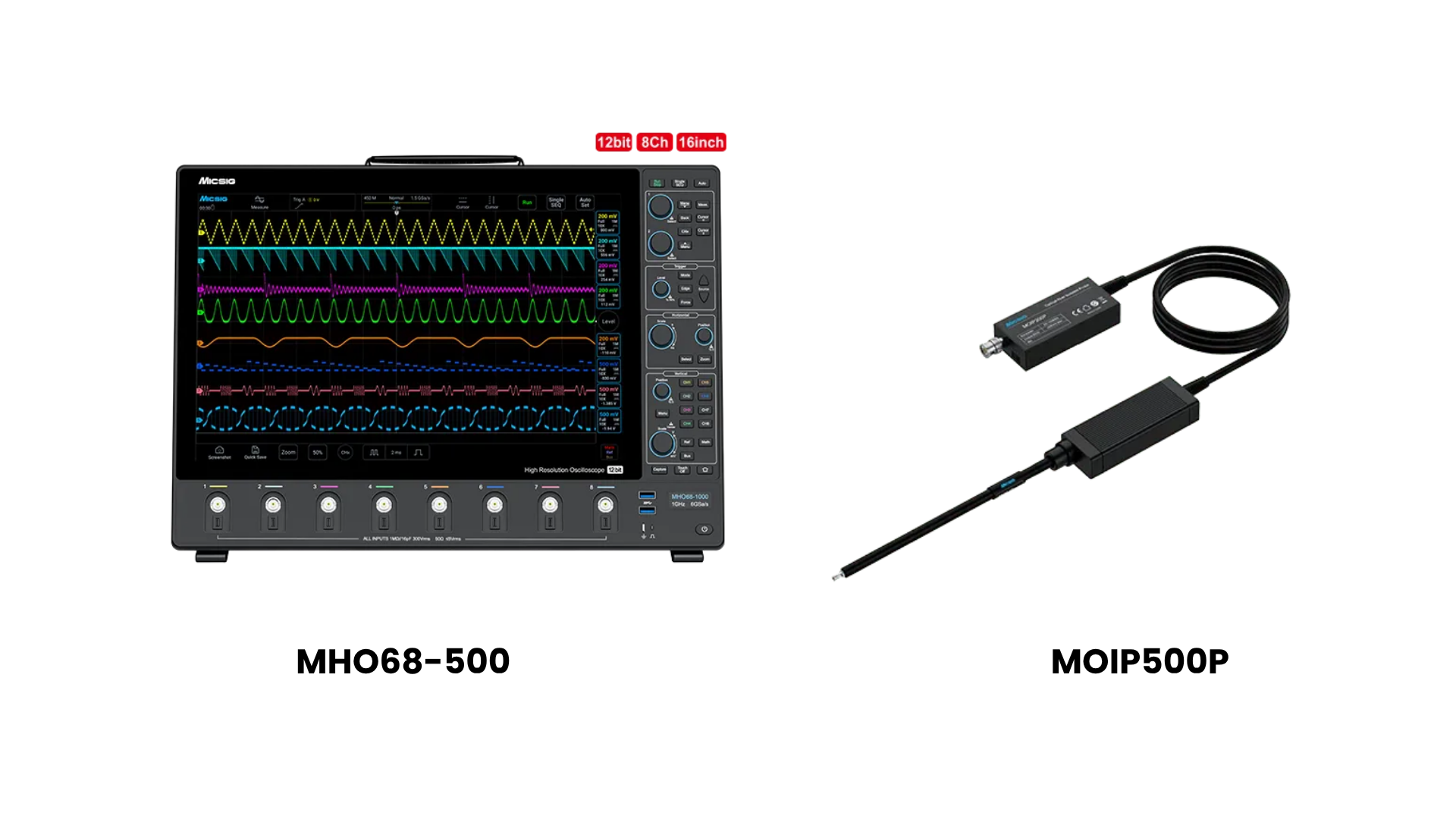

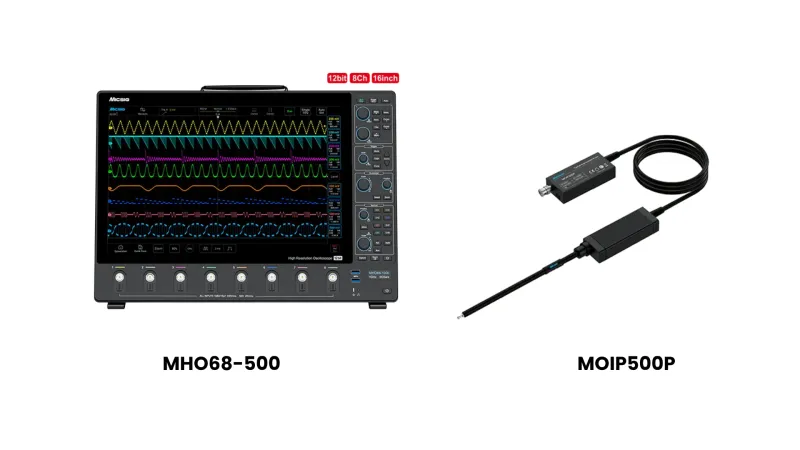

Micsig Paquete MOIP-MHO68-500

Características

Osciloscopio Micsig MHO68-500 de 12 bits

• Ancho de banda de 500 MHz, tiempo de subida ≤ 0,7 ns
• 8 canales analógicos en un dispositivo compacto.
• Convertidor analógico-digital de 12 bits con muestreo en tiempo real de 6 GSa/s.
• Profundidad de memoria de 1800 Mpts
• Bajo nivel de ruido: < 80 µVrms
• Pantalla táctil capacitiva multitáctil de 16 pulgadas, 1920 × 1200
• Carcasa ultrafina: 3,52 cm
• Interfaz estándar BNC y de sonda Mic-OPI™; Mic-OPI detecta automáticamente la atenuación pasiva de la sonda.
• Activación y decodificación de bus: RS-232/422/485/UART, CAN, CAN FD, LIN, SPI, I²C; ARINC-429 y MIL-STD-1553B opcional.
• Interfaces: WLAN, LAN, USB 3.0/2.0 Host, USB Tipo-C, HDMI, Salida de disparo
• Sistema operativo Android con 32 GB de almacenamiento interno para grabación de forma de onda y vídeo.
• Control remoto mediante software para PC y aplicación para iOS/Android; duplicación de pantalla mediante Wi-Fi, USB y HDMI.

Sonda con aislamiento óptico Micsig SigOFIT MOIP500P (Gen 3)

• Ancho de banda de 500 MHz, tiempo de subida ≤ 800 ps
• Relación de rechazo en modo común (CMRR): 180 dB (CC), 114 dB (500 MHz)
• Rango de tensión de modo común de 85 kVspk

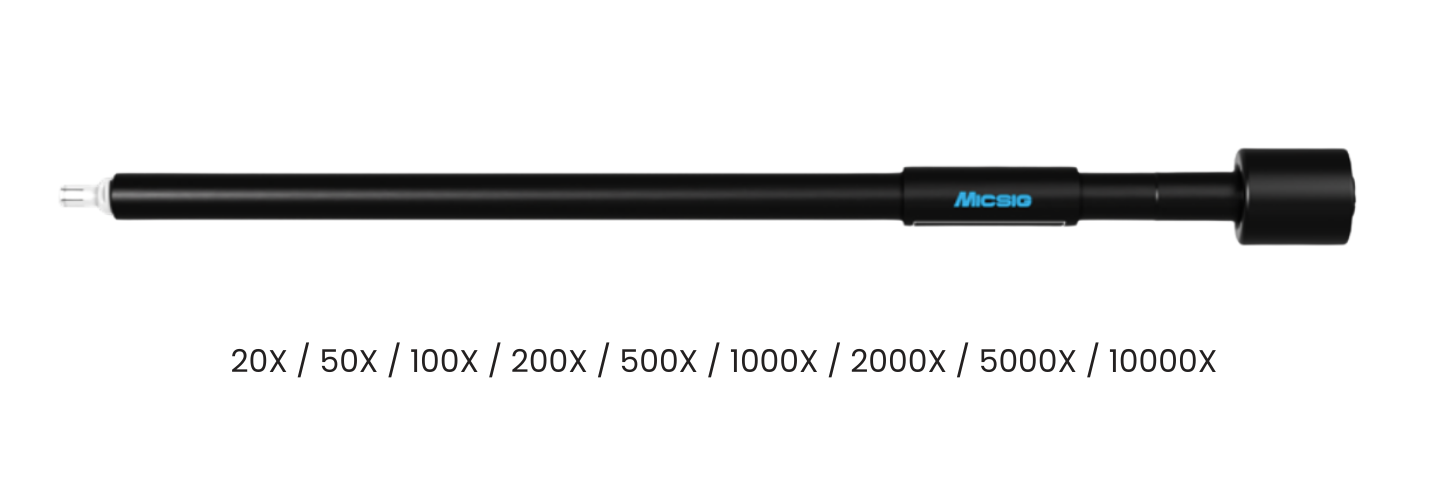

• Mediciones diferenciales de ±0,01 V a ±20 kV con puntas de atenuación intercambiables
• Capacitancia de entrada < 3 pF, adecuada para nodos de conmutación de GaN y SiC.
• Precisión de ganancia de CC del 1%, deriva del punto cero < 0,1%
• Mediciones sin calibración; no se requiere puesta a cero automática.
• Funcionamiento ininterrumpido mediante láser; estabilidad de temperatura mejorada.
• Conectores coaxiales MCX y MMCX para la supresión de interferencias en modo común.
• Longitud de fibra de 2 m (longitudes especiales disponibles bajo pedido)
• Funciona con cualquier osciloscopio BNC.

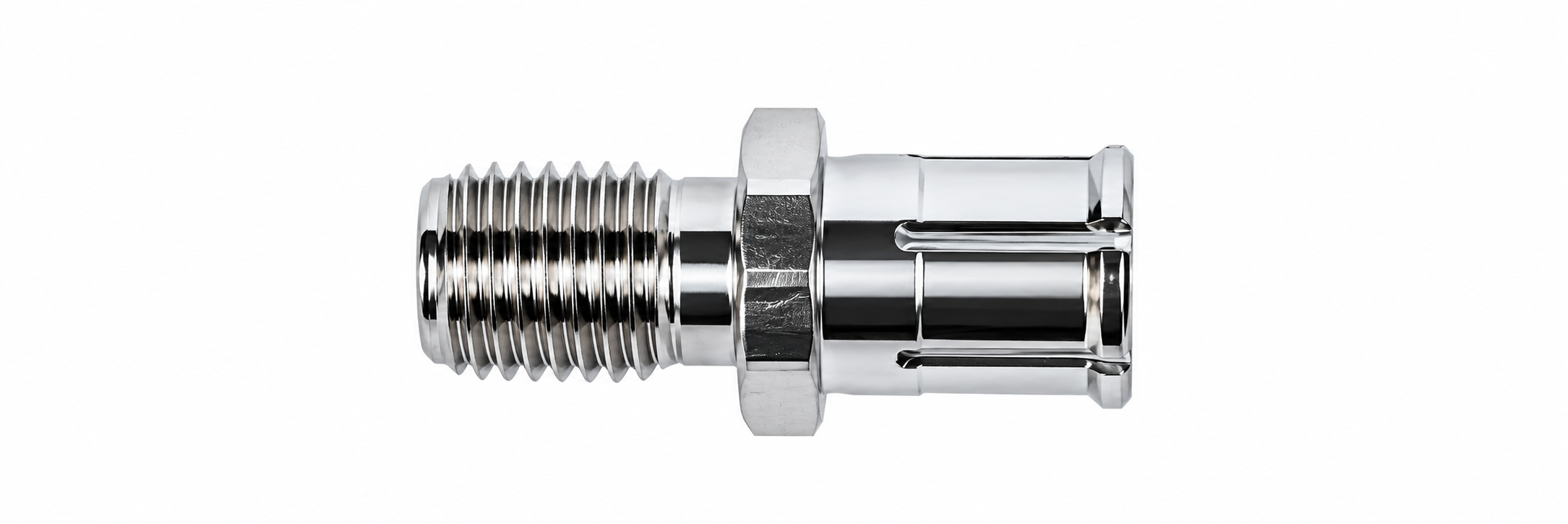

• Medición directa de señales pequeñas basada en SMA con atenuación integrada 2:1.

¿Por qué elegir este paquete?

• Ancho de banda adaptado. Tanto la sonda como el osciloscopio están especificados para 500 MHz. Se obtiene el ancho de banda nominal en la punta de la sonda, sin necesidad de adivinar qué componente limita el sistema.
• Mediciones aisladas de alta tensión. Mida las señales de puerta de alta tensión y los nodos de conmutación flotantes en circuitos de medio puente y puente completo. El aislamiento óptico de 114 dB a 500 MHz evita que la interferencia de modo común distorsione el resultado de la medición.
• Señales débiles con grandes amplitudes. La resolución vertical de 12 bits del MHO68-500 y su nivel de ruido inferior a 80 µVrms aprovechan el amplio rango dinámico de la sonda, desde señales de milivoltios hasta rangos de kilovoltios.
• Listo para usar de inmediato. El MOIP500P no requiere calibración ni corrección automática de cero. Incluye picos OP50 (±25 V) y OP5000 (±2500 V), cubriendo conexiones de bajo y alto voltaje desde el primer día.

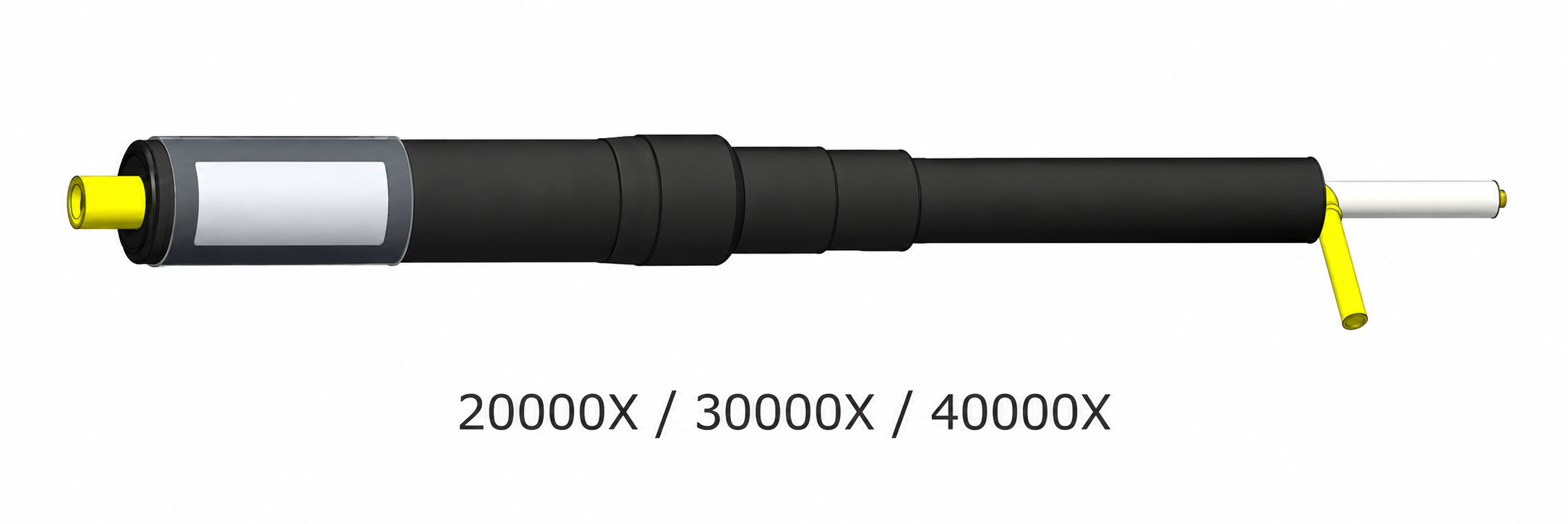

• Opciones de expansión. Añada picos de atenuación de hasta ±20 kV o combine el MHO68-500 con sondas diferenciales de alto voltaje Micsig, bobinas Rogowski y sondas de corriente CA/CC en los canales restantes.
• Un único proveedor. Pedidos, asesoramiento técnico y soporte de eVision Instruments. Unidades de demostración disponibles bajo petición.
