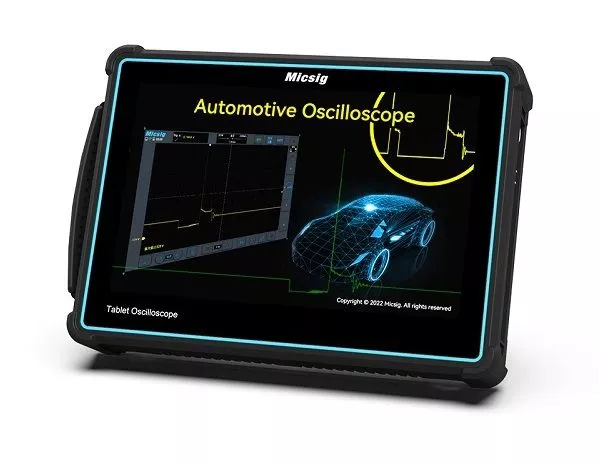

El ATO1004 es un innovador osciloscopio de automoción que constituye el primer osciloscopio del mundo de uso móvil sobre el terreno que puede manejarse exclusivamente a través de la pantalla táctil de 10,1 pulgadas y proporciona funciones completas de diagnóstico de automoción. El funcionamiento con batería puede durar hasta 4 horas y puede ampliarse indefinidamente sustituyéndola por una batería de repuesto si es necesario.
El ATO1004 se centra en el diagnóstico del automóvil y ofrece una gran facilidad de uso gracias a la utilización de un sistema operativo Android. El dispositivo también dispone de una salida de disparo externa para que pueda utilizarse como un osciloscopio de sobremesa equivalente en el laboratorio. Además de la descodificación del bus serie, el ATO1004 también ofrece varias funciones de diagnóstico del automóvil, como pruebas de los circuitos de carga y arranque, y pruebas de presión, como la compresión de los cilindros y la presión del combustible.
El ATO1004 tiene una frecuencia de muestreo de 1 GHz, una profundidad de memoria de 110 Mpts, una velocidad de adquisición de señales de hasta 78.000 wfm/s, 4 canales y un ancho de banda de 100 MHz. Además, la pantalla LCD táctil ofrece una resolución de 1280 * 800 píxeles, que también admite el funcionamiento multitáctil. La aplicación del osciloscopio (IOS y Android) permite controlarlo a distancia mediante WIFI. Además, el osciloscopio dispone de una interfaz USB y Ethernet.
El funcionamiento táctil del Micsig ATO1004 es extremadamente intuitivo. Este sencillo manejo es indispensable para los usuarios de smartphones y tablets de hoy en día, pero es nuevo e innovador para un osciloscopio. Gracias al sistema de disparo digital, el jitter de disparo es muy bajo y el disparo es muy preciso. Además, el osciloscopio admite disparos de bus serie y descodificación de bus.
Características
- Software integrado de diagnóstico del automóvil
- Amplios preajustes para el diagnóstico automático
- Actualización gratuita del software en línea de por vida
- osciloscopio compacto con 4 canales
- Ancho de banda de 100 MHz
- velocidad de muestreo en tiempo real de 1 GS/s
- Sistema operativo Android
- Batería reemplazable
- Hasta 110 Mpts de profundidad de memoria
- 78.velocidad de adquisición de 000 Wfms/s
- pantalla LCD industrial de 10,1"/20,3 cm, resolución 1280x600, pantalla táctil multipunto capacitiva.
- Interfaces: Wi-Fi, USB 3.0/2.0 host, USB Tipo-C, HDMI, salida de disparo, tierra
- Conexión para calibración de sonda.
- Compatible con activación y descodificación de bus: UART, I²C, SPI, CAN, CAN FD, LIN, Flexray.
- Software para PC, aplicación móvil iOS y Android para el control remoto del osciloscopio.
- Memoria integrada de 32 GB para grabación de formas de onda y vídeo.
- Batería de litio, autonomía de hasta 5 horas.
- Pantalla compartida mediante wifi, USB y HDMI
- Diseño de tableta portátil con funciones todo en uno
Ejemplos de diagnóstico de coches
Pruebas del circuito de corriente de carga/arranque
Los osciloscopios ATO admiten pruebas y comprobaciones de carga/arranque de 12 V y 24 V, ondulación de carga, corriente de arranque y otras pruebas
Pruebas especiales
Admite pruebas de ABS, pedal del acelerador, posición del acelerador, presión del combustible, caudalímetro de aire, cigüeñal, árbol de levas, golpeteo, MAP, etc.
Pruebas de red
Las pruebas de red incluyen CAN (CAN Alto / CAN Bajo), CAN FD, LIN, FlexRay y línea K. Además, se pueden descodificar diversos protocolos serie como UART, CAN, CAN FD, LIN, SPI, I²C.
Pruebas combinadas
Características del osciloscopio
Sistema Android con 32 Gbytes
El osciloscopio ofrece el primer sistema operativo para osciloscopios basado en Android del mundo y tiene 32 Gbytes de memoria.
Teclado táctil
Teclado por software para una introducción rápida y familiar en dispositivos inteligentes.
Numerosas funciones de disparo
Descodificación de bus serie
Admite disparo y descodificación serie (I2C, SPI, RS232/UART, CAN, LIN).
Mediciones automáticas
31 mediciones automáticas para una amplia gama de requisitos de medición.
70 Mpts de profundidad de memoria
Permite ampliar un rango de la señal adquirida mediante la pantalla táctil.
Manejo con ratón
Los osciloscopios Micsig también se pueden controlar fácilmente con un ratón USB estándar.
Escalado automático
Ajuste automático del desplazamiento en tiempo real según el tamaño y la frecuencia de la señal.
Filtro de paso alto y bajo
La función de filtro ayuda a los ingenieros a excluir las frecuencias insignificantes para eliminar las interferencias y observar el verdadero estado de la señal.
Herramientas de cálculo
Dispones de varias herramientas en forma de aplicaciones para realizar cálculos electrónicos.
Función de pantalla compartida
el contenido de la pantalla del osciloscopio se puede transmitir fácilmente a un monitor externo mediante el conector HDMI incorporado.
Mando a distancia
El osciloscopio dispone de un software para PC y una aplicación para teléfono móvil (Android/IOS) para control remoto mediante WIFI y USB.
Especificación
| Modelo |  ATO3004 | ATO3002 | ATO2004 | ATO2002 | ATO1004 |
|---|---|---|---|---|---|
| Ancho de banda | 300 MHz | 300 MHz | 200 MHz | 200 MHz | 100 MHz |
| Canal analógico | 4 | 2 | 4 | 2 | 4 |
| Tiempo de subida | ≤1,16ns | ≤1,16ns | ≤1,75 ns | ≤3,5 ns | ≤3,5 ns |
| Máx. Velocidad de muestreo | 2GSa/s | 2GSa/s | 2GSa/s | 1GSa/s | 1GSa/s |
| Máx. Profundidad de almacenamiento | 220Mpts | 220Mpts | 220 Mpts | 110 Mpts | 110 Mpts |
| Velocidad de captura de la forma de onda (máx.) | 300.000 wfms/s | 300.000 wfms/s | 300.000 wfms/s | 78.000 wfms/s | 78.000 wfms/s |
| Rango de sensibilidad de entrada | 1mV/div ~ 10V/div (1MΩ)；1mV/div ~ 10V/div (50Ω) | 1mV/div ~ 10V/div (1MΩ)；1mV/div ~ 10V/div (50Ω) | 1mV/div ~ 10V/div (1MΩ)；1mV/div ~ 10V/div (50Ω) | 1 mV/div ~ 10 V/div | 1 mV/div ~ 10 V/div |
| Filtro de ancho de banda | 20 MHz、 Paso bajo (hasta 30 Hz) | 20 MHz、 Paso bajo (hasta 30 Hz) | 20 MHz、 Paso bajo (hasta 30 Hz) | 20 MHz, paso bajo (hasta 30 kHz) | 20 MHz, paso bajo (hasta 30 kHz) |
| Memoria segmentada | Admite la adquisición de un máximo de 10.000 eventos de forma de onda | Admite la adquisición de un máximo de 10.000 eventos de forma de onda | Admite la captura de un máximo de 10.000 eventos de forma de onda | No compatible | No compatible |
| Impedancia de entrada | 1MΩ/50Ω | 1MΩ/50Ω | 1MΩ/50Ω | 1MΩ | 1MΩ |
| Rango de la base de tiempos | 1ns/div ~ 1ks/div | 1ns/div ~ 1ks/div | 1ns/div ~ 1ks/div | 2ns/div ~ 1ks/div | 2ns/div ~ 1ks/div |
| Prueba de apoyo | Circuitos de carga/arranque, sensores, actuadores, encendido, redes (CAN L/H, CAN FD, LIN, Flexray, K-line), pruebas combinadas | Circuitos de carga/arranque, sensores, actuadores, encendido, redes (CAN L/H, CAN FD, LIN, Flexray, K-line), pruebas combinadas | Circuitos de carga/arranque, sensores, actuadores, encendido, redes (CAN L/H, CAN FD, LIN, Flexray, K-line), pruebas combinadas | Circuitos de carga/arranque, sensores, actuadores, encendido, redes (CAN L/H, CAN FD, LIN, Flexray, K-line), pruebas combinadas | Circuitos de carga/arranque, sensores, actuadores, encendido, redes (CAN L/H, CAN FD, LIN, Flexray, K-line), pruebas combinadas |
| Descodificación de bus | UART, CAN, CAN FD, LIN, SPI, I²C | UART, CAN, CAN FD, LIN, SPI, I²C | UART, CAN, CAN FD, LIN, SPI, I²C | UART, CAN, CAN FD, LIN, SPI, I²C | UART, CAN, CAN FD, LIN, SPI, I²C |
| Interfaces | Wi-Fi、USB 3.0/2.0 Anfitrión、USB Tipo-C、Ground、HDMI、Salida de Disparo | Wi-Fi、USB 3.0/2.0 Host、USB Tipo-C、Ground、HDMI、Salida de activación | Wi-Fi、USB 3.0/2.0 Host、USB Tipo-C、Ground、HDMI、Salida de activación | Wi-Fi、USB 3.0/2.0 Host、USB Tipo-C、Ground、HDMI、Salida de activación | Wi-Fi、USB 3.0/2.0 Host、USB Tipo-C、Ground、HDMI、Salida de activación |
| Memoria | 32 GB | 32 GB | 32 GB | 32 GB | 32 GB |
| Pantalla | pantalla táctil capacitiva LCD de 10,1 pulgadas, resolución de 1280 x 800, cuadrícula de 11 x 10 | pantalla táctil capacitiva LCD de 10,1 pulgadas, resolución 1280 x 800, cuadrícula de 11 x 10 | pantalla táctil capacitiva LCD de 10,1 pulgadas, resolución 1280 x 800, cuadrícula de 11 x 10 | pantalla táctil capacitiva LCD de 10,1 pulgadas, resolución 1280 x 800, cuadrícula de 11 x 10 | pantalla táctil capacitiva LCD de 10,1 pulgadas, resolución 1280 x 800, cuadrícula de 11 x 10 |
| Batería | batería de iones de litio de 7,4 V y 7500 mAh / 2 horas de autonomía | batería de iones de litio de 7,4 V y 7500 mAh / 2 horas de duración | batería de iones de litio de 7,4 V y 7500 mAh / 2 horas de duración | batería de iones de litio de 7,4 V y 7500 mAh / 3 horas de duración | batería de iones de litio de 7,4 V y 7500 mAh / 3 horas de duración |
| Tamaño/peso neto | 265 * 192 * 50 mm / 1,9 kg (con batería) | 265 * 192 * 50 mm / 1,9 kg (con batería) | 265 * 192 * 50 mm / 1,9 kg (con batería) | 265 * 192 * 50 mm / 1,9 kg (con batería) | 265 * 192 * 50 mm / 1,9 kg (con batería) |
